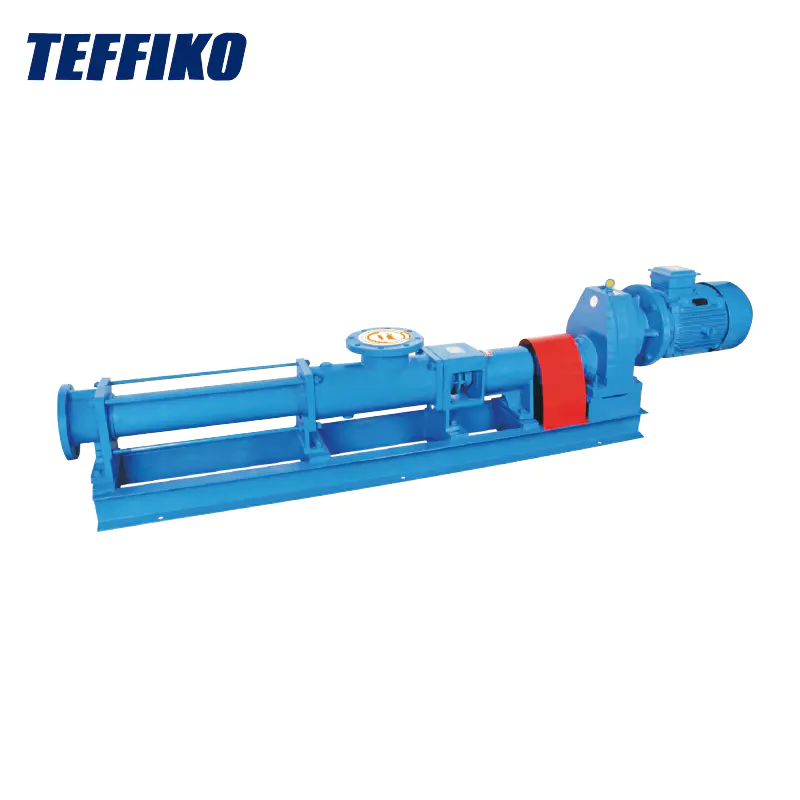

टेफिक सामान्य प्रकारचे सिंगल स्क्रू पंप खालील कामकाजाच्या परिस्थितीसाठी योग्य आहेत:
High उच्चची वाहतूक - व्हिस्कोसिटी मीडिया: पंपच्या आकारानुसार मीडियाची चिकटपणा 20,000 ते 200,000 एमपीए पर्यंत आहे.
Cold सॉलिड कण किंवा तंतू असलेल्या माध्यमांची वाहतूक: जास्तीत जास्त कण आकार 16 मिमी आहे, सर्वात लांब फायबरची लांबी 100 मिमी आहे. सॉलिड - फेज सामग्री साधारणत: 40% असते आणि जेव्हा मीडियामधील घन पावडरच्या स्वरूपात असते तेव्हा ते 60% किंवा त्याहून अधिक पोहोचू शकते.
● सतत आणि स्थिर वाहतूक: रीफ्रोकेटिंग पंप्ससारखे नियतकालिक दबाव चढ -उतार नाही.
● कमी - आंदोलन वाहतूक: यामुळे माध्यमांच्या मूळ संरचनेचे नुकसान होत नाही.
Low कमी समाधानकारक - ध्वनी आवश्यकता.
सिंगल - स्क्रू पंपची रचना आकृती

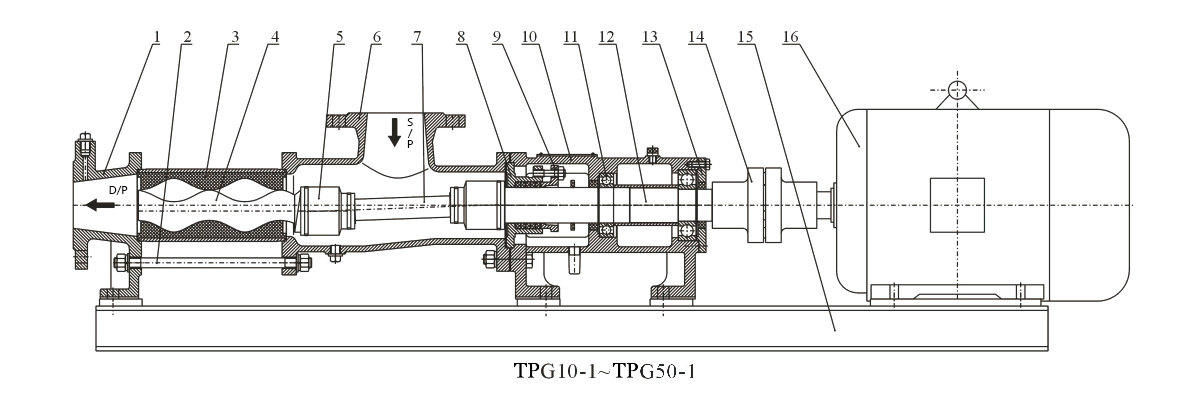

१. डिव्हार्ज बॉडी २.टी रॉड St. स्टेटर S. स्क्रू शाफ्ट Union. युनिव्हर्सल जॉइंट असेंब्ली Fe. फीड बॉडी con. कॉन्टेक्टिंग शाफ्ट Se. सील सीट.

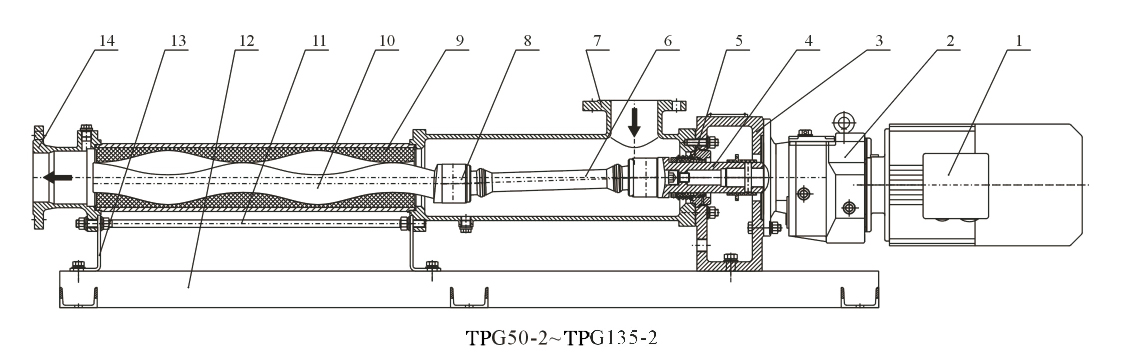

१.मोटर २.गियरबॉक्स B. बेअरिंग फ्रेम घटक Pac. पॅकिंग सील घटक ex. एक्सटेंशन शाफ्ट Union. युनिव्हर्सल संयुक्त घटक S. सॉक्शन चेंबर 8. कॉन्टेक्टिंग रॉड 9.स्टेटर १०. स्टेटर १०. टाय रॉड १२.बेस १ .. समर्थन फूट १ ..

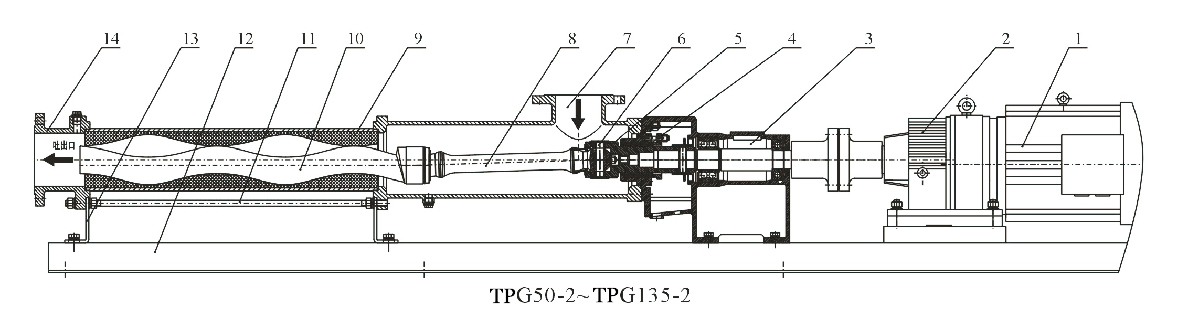

१.मोटर २.गियरबॉक्स direct. डायरेक्ट-कनेक्शन समर्थन ex. एक्सटेंशन शाफ्ट M. मेकॅनिकल सील असेंब्ली Con. कॉन्टेक्टिंग रॉड S. सॅक्शन चेंबर Uni. युनिव्हर्सल जॉइंट असेंब्ली T. स्टेटर १०. रोटर ११.टी रॉड १२.बेस १ .. समर्थन फूट १ .. डिस्चार्ज बॉडी
अनुप्रयोग फील्ड
● पर्यावरण संरक्षण क्षेत्र: औद्योगिक आणि घरगुती सांडपाणी वाहतुकीसाठी योग्य, तसेच गाळ - घन कण आणि लहान तंतू असलेले लादेन टर्बिड पाणी.
● शिपबिल्डिंग इंडस्ट्रीः तेल - पाण्याचे मिश्रण, तेल गाळ आणि तेलकट सांडपाणी यासारख्या जहाजाच्या तळाशी साफसफाई आणि वाहतूक करण्यासाठी वापरले जाते.
● पेट्रोलियम उद्योग: कच्चे तेल, तेल - पाण्याचे मिश्रण आणि कोळसा मिथेन - पाण्याचे मिश्रण वाहतूक करते.
● फार्मास्युटिकल आणि दैनंदिन रासायनिक उद्योग: विविध चिपचिपा स्लरी, इमल्शन्स आणि मलम - प्रकार सौंदर्यप्रसाधने व्यक्त करू शकतात.
● फूड कॅनिंग इंडस्ट्रीः चिपचिपा स्टार्च, खाद्यतेल, मध, जाम आणि क्रीम वाहतूक करू शकतात.
Un ब्रूव्हिंग इंडस्ट्रीः किण्वित चिपचिपा स्लरी, जाड डिस्टिलरचे धान्य, अन्न उत्पादनांचे अवशेष आणि विविध घन गठ्ठ्यांसह श्लेष्मल द्रव वाहतूक करण्यासाठी योग्य.
● बांधकाम उद्योग: सिमेंट मोर्टार, चुना मोर्टार आणि कोटिंग्ज सारख्या पेस्टी पदार्थांची फवारणी आणि वाहतूक करण्यासाठी वापरली जाते.
● खाण उद्योग: भूजल आणि स्लरी नाले करते - खाणींमध्ये घन कण असलेले सांडलेले सांडपाणी जमिनीवर.
● रासायनिक उद्योग: हेलिकल पंप विविध निलंबन, तेले, कोलोइडल स्लरी आणि चिकटून ठेवते.
● मुद्रण आणि कागद - उद्योग बनविणे: वॉलपेपरसाठी उच्च - व्हिस्कोसिटी इंक आणि पीव्हीसी प्लास्टिक पेस्ट देऊ शकतात.
● औद्योगिक बॉयलर आणि पॉवर प्लांट्स: सर्पिल पंप कोळशाच्या वाहतुकीसाठी वापरला जातो - वॉटर स्लरी.
कामगिरी पॅरामीटर सारण्या
| नाही | पंप मॉडेल | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | nlet व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-1-व्ही | 0.1 | 0.6 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-1-व्ही | 0.4 | 0.6 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-1-व्ही | 0.6 | 0.6 | 960 | 0.75 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-1-व्ही | 0.8 | 0.6 | 960 | 0.75 | 25 | 25 | परिवहन पाम |
| 5 | टीपीजी 25-1-व्ही | 2 | 0.6 | 960 | 1.5 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-1-व्ही | 5 | 0.6 | 960 | 2.2 | 50 | 40 | वाहतूक गाळ |
| 7 | टीपीजी 35-1-व्ही | 8 | 0.6 | 960 | 3 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-1-व्ही | 12 | 0.6 | 960 | 4 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-1-व्ही | 20 | 0.6 | 960 | 5.5 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-1-व्ही | 30 | 0.6 | 960 | 11 | 125 | 100 | वाहतूक गाळ |
8-पोल मोटरसह टीपीजी-प्रकार पंपची निवड (लो-व्होल्टेज फर्स्ट-स्टेज गाळ इनलेट पंप)
| नाही | पंप मॉडेल | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | इनलेट व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-1-व्ही | 0.08 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-1-व्ही | 0.3 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-1-व्ही | 0.45 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-1-व्ही | 0.6 | 0.6 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 5 | टीपीजी 25-1-व्ही | 1.5 | 0.6 | 720 | 1.1 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-1-व्ही | 4 | 0.6 | 720 | 2.2 | 50 | 40 | वाहतूक गाळ |
| 7 | टीपीजी 35-1-व्ही | 6 | 0.6 | 720 | 2.2 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-1-व्ही | 9 | 0.6 | 720 | 3 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-1-व्ही | 15 | 0.6 | 720 | 4 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-1-व्ही | 25 | 0.6 | 720 | 7.5 | 125 | 100 | वाहतूक गाळ |
| 11 | टीपीजी 70-1-व्ही | 40 | 0.6 | 720 | 11 | 150 | 125 | वाहतूक गाळ |
| 12 | टीपीजी 85-1-व्ही | 50 | 0.6 | 720 | 15 | 150 | 150 | वाहतूक गाळ |
| नाही | पंप मोड | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | nlet व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-2-व्ही | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-2-व्ही | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-2-व्ही | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-2-व्ही | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | परिवहन पाम |
| 5 | टीपीजी 25-2-व्ही | 2 | 1.2 | 960 | 2.2 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-2-व्ही | 5 | 1.2 | 960 | 3 | 50 | 40 | वाहतूक गाळ |
| 7 | टीपीजी 35-2-व्ही | 8 | 1.2 | 960 | 4 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-2-व्ही | 12 | 1.2 | 960 | 5.5 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-2-व्ही | 20 | 1.2 | 960 | 7.5 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-2-व्ही | 30 | 1.2 | 960 | 15 | 125 | 100 | वाहतूक गाळ |
8-पोल मोटरसह टीपीजी-प्रकार पंपची निवड (लो-व्होल्टेज सेकंड-स्टेज गाळ इनलेट पंप)
| नाही. | पंप मॉडेल | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | इनलेट व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-2-व्ही | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-2-व्ही | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-2-व्ही | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-2-व्ही | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 5 | टीपीजी 25-2-व्ही | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-2-व्ही | 4 | 1.2 | 720 | 2.2 | 50 | 40 | वाहतूक गाळ |
| 7 | टीपीजी 35-2-व्ही | 6 | 1.2 | 720 | 3 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-2-व्ही | 9 | 1.2 | 720 | 4 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-2-व्ही | 15 | 1.2 | 720 | 7.5 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-2-व्ही | 25 | 1.2 | 720 | 11 | 125 | 100 | वाहतूक गाळ |
| 11 | टीपीजी 70-2-व्ही | 40 | 1.2 | 720 | 18.5 | 150 | 125 | वाहतूक गाळ |
| नाही. | पंप मॉडेल | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | इनलेट व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-2-व्ही | 0.1 | 1.2 | 960 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-2-व्ही | 0.4 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-2-व्ही | 0.6 | 1.2 | 960 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-2-व्ही | 0.8 | 1.2 | 960 | 1.5 | 25 | 25 | परिवहन पाम |
| 5 | टीपीजी 25-2-व्ही | 2 | 1.2 | 960 | 2.2 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-2-व्ही | 5 | 1.2 | 960 | 3 | 50 | 40 | वाहतूक सुगंध |
| 7 | टीपीजी 35-2-व्ही | 8 | 1.2 | 960 | 4 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-2-व्ही | 12 | 1.2 | 960 | 5.5 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-2-व्ही | 20 | 1.2 | 960 | 7.5 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-2-व्ही | 30 | 1.2 | 960 | 15 | 125 | 100 | वाहतूक गाळ |
8-पोल मोटरसह टीपीजी-प्रकार पंपची निवड (उच्च-व्होल्टेज सेकंड-स्टेज गाळ इनलेट पंप)
| नाही | पंप मॉडेल | फ्लो एमए/एच | दबाव एमपीए | रेटेड स्पीड आरपीएम | मोटर पॉवर केडब्ल्यू | इनलेट व्यास मिमी | आउटलेट कॅलिबर मिमी | कार्य |
| 1 | टीपीजी 10-2-व्ही | 0.08 | 1.2 | 720 | 0.55 | 25 | 25 | परिवहन पाम |
| 2 | टीपीजी 13-2-व्ही | 0.3 | 1.2 | 720 | 0.75 | 25 | 25 | परिवहन पाम |
| 3 | टीपीजी 15-2-व्ही | 0.45 | 1.2 | 720 | 1.1 | 25 | 25 | परिवहन पाम |
| 4 | टीपीजी 20-2-व्ही | 0.6 | 1.2 | 720 | 1.1 | 25 | 25 | वाहतूक गाळ |
| 5 | टीपीजी 25-2-व्ही | 1.5 | 1.2 | 720 | 1.5 | 32 | 25 | वाहतूक गाळ |
| 6 | टीपीजी 30-2-व्ही | 4 | 1.2 | 720 | 2.2 | 50 | 40 | वाहतूक गाळ |
| 7 | टीपीजी 35-2-व्ही | 6 | 1.2 | 720 | 3 | 65 | 50 | वाहतूक गाळ |
| 8 | टीपीजी 40-2-व्ही | 9 | 1.2 | 720 | 4 | 80 | 65 | वाहतूक गाळ |
| 9 | टीपीजी 50-2-व्ही | 15 | 1.2 | 720 | 7.5 | 100 | 80 | वाहतूक गाळ |
| 10 | टीपीजी 60-2-व्ही | 25 | 1.2 | 720 | 11 | 125 | 100 | वाहतूक गाळ |
| 11 | टीपीजी 70-2-व्ही | 40 | 1.2 | 720 | 18.5 | 150 | 125 | वाहतूक गाळ |
