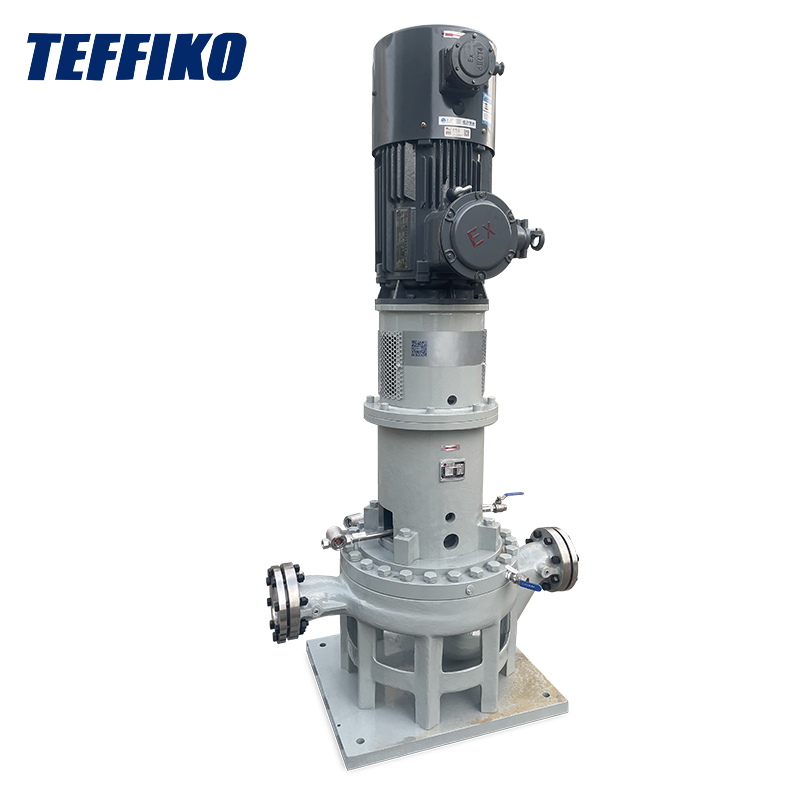

दOH3 केंद्रापसारक पंपमाझ्यावर खोल ठसा उमटवला आहे — तुम्ही ते सर्वत्र शोधू शकता, ऑइल रिफायनरीजच्या पाईप रॅक आणि गर्दीच्या ऑफशोअर प्लॅटफॉर्म डेकपासून ते पॉवर प्लांट्सच्या उच्च-दाब पाइपलाइन सिस्टमपर्यंत. इतर पंप मॉडेल्सपेक्षा ते वेगळे करते ते त्याची विश्वसनीय आणि टिकाऊ वैशिष्ट्ये आहेत: एक अनुलंब डिझाइन जी जागा वाचवते, सुलभ असेंब्ली आणि वेगळे करण्यासाठी मॉड्यूलर रचना आणि उच्च तापमान, उच्च दाब आणि संक्षारक माध्यमांना तोंड देण्याची क्षमता. हे असे आहे की ते विशेषतः औद्योगिक सेटिंग्जमधील सर्वात सामान्य अवघड समस्यांचे निराकरण करण्यासाठी डिझाइन केले होते. खाली, मी त्याचे मुख्य घटक, वास्तविक कार्याचे तत्त्व आणि या डिझाईन्स वास्तविक फॅक्टरी ऑपरेटिंग परिस्थितीशी कसे जुळवून घेतात ते खाली टाकेन.
OH3 ची कार्यप्रदर्शन कोणतीही रिक्त चर्चा नाही - औद्योगिक वेदना बिंदूंना लक्ष्य करण्यासाठी प्रत्येक घटक अचूक-अभियांत्रिक आहे. चला त्यांना एकामागून एक खंडित करूया:
OH1 सारख्या क्षैतिज पंपांच्या विपरीत, जे पंप बॉडीसह बेअरिंग हाऊसिंग एकत्रित करतात, OH3 पंप केसिंगच्या वर अनुलंब बसवलेले स्वतंत्र मॉड्यूलर बेअरिंग ब्रॅकेट स्वीकारते. हे डिझाइन औद्योगिक परिस्थितींसाठी एक क्रांतिकारक यश आहे:
इंपेलर आणि व्हॉल्युटचे संयोजन एक परिपूर्ण जुळणी आहे, जे कॉम्प्युटेशनल फ्लुइड डायनॅमिक्स (CFD) द्वारे ऑप्टिमाइझ केले आहे. व्यासाचे सर्व मॉडेल्स ≥ DN80 दुहेरी व्हॉल्यूटसह मानक येतात — या लहान बदलामुळे कार्यक्षमता आणि स्थिरता दुप्पट होते:
उच्च-दाब, विषारी किंवा उच्च-तापमान माध्यमांची वाहतूक करताना गळती हा एक घातक धोका आहे — परंतु OH3 ची सीलिंग प्रणाली ही चिंता पूर्णपणे काढून टाकते:
"पाइपलाइन डायरेक्ट कनेक्शन" डिझाइन हे घट्ट मोकळ्या जागा आणि ऊर्जा-बचत गरजांसाठी जीवनरक्षक आहे. इनलेट आणि आउटलेट फ्लॅन्जेस पाइपलाइन सेंटरलाइनसह अचूकपणे संरेखित केले जातात, अतिरिक्त माउंटिंग बेसची आवश्यकता दूर करतात आणि फायदे वापरण्याच्या पहिल्या दिवसापासून स्पष्ट होतात:
त्याच्या केंद्रस्थानी, OH3 केंद्रापसारक शक्तीवर आधारित कार्य करते, परंतु द्रव वाहतुकीची प्रत्येक लिंक उच्च दाब आणि उच्च स्थिरतेच्या आवश्यकता पूर्ण करण्यासाठी अनुकूल केली गेली आहे. मी ते सोप्या भाषेत टप्प्याटप्प्याने तोडून टाकेन:
द्रव थेट जोडलेल्या इनलेट फ्लँजद्वारे पंपमध्ये प्रवेश करतो. फ्लँज आणि पाइपलाइनमधील अचूक संरेखन सुरळीत द्रव प्रवाह (कोणताही गोंधळ नसलेला) सुनिश्चित करते आणि इनलेट फ्लो चॅनेलची पॉलिश आतील भिंत घर्षण प्रतिरोध कमी करते. हे सुनिश्चित करते की इंपेलरमध्ये द्रव एकसमानपणे वाहतो — माझ्या लक्षात आले आहे की ते क्वचितच पोकळ्या निर्माण करतात, स्वस्त पंपांसह एक सामान्य समस्या.
मोटर पंप शाफ्टला लवचिक कपलिंगद्वारे फिरवते, ज्यामुळे इंपेलर 1450-2900 rpm च्या उच्च गतीने चालतो. केंद्रापसारक शक्ती इंपेलरच्या मध्यभागी द्रवपदार्थ त्याच्या कडांकडे ढकलते आणि जेव्हा द्रव मागच्या-वक्र ब्लेडमधून जातो तेव्हा वेग आणि दाब दोन्ही एकाच वेळी वाढतात. ही पायरी मोटरच्या यांत्रिक ऊर्जेचे द्रव उर्जेमध्ये रूपांतर करण्याचा मुख्य दुवा आहे आणि पंपच्या ऑपरेशनची ती गुरुकिल्ली आहे.
हाय-स्पीड द्रव नंतर दुहेरी व्हॉल्यूटमध्ये प्रवेश करतो. व्हॉल्युटच्या सर्पिल प्रवाह वाहिनीचे क्रॉस-सेक्शनल क्षेत्र हळूहळू विस्तारते, द्रव कमी करते आणि त्यातील बहुतेक गतीज ऊर्जा स्थिर दाबामध्ये बदलते ("प्रसार" नावाची प्रक्रिया). सममितीय डिझाईन एकसमान दाब वितरण, रेडियल फोर्स ऑफसेट करणे आणि पंप शाफ्ट सुरळीतपणे फिरत राहणे सुनिश्चित करते — अगदी पूर्ण भाराखालीही, कोणतीही अडचण होत नाही.
आउटलेट फ्लँजद्वारे डिस्चार्ज करण्यापूर्वी, द्रव यांत्रिक सील प्रणालीमधून जातो. स्प्रिंगच्या कृती अंतर्गत, स्थिर आणि फिरणारे सील रिंग एकत्र घट्ट बसतात, एक घट्ट अडथळा तयार करतात. उच्च-दाब माध्यमांची वाहतूक करतानाही, मला गळतीची समस्या कधीच आली नाही. शेवटी, दबावयुक्त द्रव त्यानंतरच्या प्रक्रियेच्या गरजा पूर्ण करण्यासाठी डाउनस्ट्रीम पाइपलाइनमध्ये प्रवेश करतो.
पंप ऑपरेशन दरम्यान, मॉड्युलर बेअरिंग ब्रॅकेटमधील दुहेरी-पंक्ती रोलर बेअरिंग्स सतत फिरणाऱ्या पंप शाफ्टला आधार देतात, द्रव प्रवाहामुळे निर्माण होणारे रेडियल फोर्स आणि इंपेलर थ्रस्टद्वारे निर्माण होणारी अक्षीय शक्ती शोषून घेतात. अंगभूत स्प्लॅश ल्युब्रिकेशन सिस्टम बियरिंग्स थंड ठेवते — मी ते जास्त गरम न होता 425°C वर चालताना पाहिले आहे. याव्यतिरिक्त, यासाठी किमान देखभाल आवश्यक आहे; आपल्याला नियमित तपासणी दरम्यान फक्त वंगण पातळी तपासण्याची आवश्यकता आहे.
OH3 चे फायदे अंतर्ज्ञानाने प्रदर्शित करण्यासाठी, आम्ही API 610 मानक अंतर्गत दोन इतर सामान्य OH मालिका पंप (OH1 आणि OH2) शी तुलना करतो:
| तुलना परिमाण | OH3 केंद्रापसारक पंप | OH1 केंद्रापसारक पंप | OH2 केंद्रापसारक पंप |
|---|---|---|---|
| स्थापना पद्धत | अनुलंब पाइपलाइन थेट कनेक्शन | बेससह क्षैतिज | बेससह क्षैतिज |
| टप्प्यांची संख्या | सिंगल स्टेज | सिंगल स्टेज | दोन टप्पे |
| बेअरिंग डिझाइन | मॉड्यूलर वर्टिकल बेअरिंग ब्रॅकेट | पंप बॉडीसह एकत्रित | पंप बॉडीसह एकत्रित |
| रेडियल फोर्स कंट्रोल | दुहेरी व्हॉल्युट (रेडियल फोर्सच्या 90% ऑफसेट करते) | सिंगल व्हॉल्युट (असंतुलित रेडियल फोर्स) | सिंगल व्हॉल्युट (असंतुलित रेडियल फोर्स) |
| लागू परिस्थिती | उच्च-दाब, जागा-मर्यादित वातावरण | मध्यम-कमी डोके, मोकळी जागा | उंच डोके, मोकळी जागा |
वैयक्तिक अनुभवावरून, मी आत्मविश्वासाने सांगू शकतो की OH3 हे केवळ API 610 मानकांचे पालन करणारे परिपक्व उत्पादन नाही तर Teffiko च्या औद्योगिक विश्वासार्हता आणि अभियांत्रिकी तपशीलांच्या सखोल आकलनाचे प्रतिबिंब देखील आहे. यात कोणतीही फॅन्सी किंवा निरुपयोगी वैशिष्ट्ये नाहीत — प्रत्येक घटक एक व्यावहारिक उद्देश पूर्ण करतो, प्रभावीपणे समस्या सोडवतो जसे की जागा बचत, सुलभ देखभाल, अत्यंत परिस्थितीचा प्रतिकार आणि गळती रोखणे.
मान्य आहे, हा बाजारातील सर्वात स्वस्त पर्याय नाही आणि मला आढळले आहे की मॉड्युलर बेअरिंग ब्रॅकेट खरोखरच थोडा जड आहे. तथापि, त्याची विश्वासार्हता प्रारंभिक गुंतवणूक खर्च ऑफसेट करण्यासाठी पुरेसे आहे. Teffiko फक्त उपकरणे विकत नाही - ते व्यावसायिक निवड सल्ला आणि पूर्ण-लाइफसायकल समर्थन प्रदान करतात. मी त्यांच्या कार्यसंघाशी अनेकवेळा प्रश्नांसह सल्लामसलत केली आहे आणि नेहमीच त्वरित प्रतिसाद प्राप्त केला आहे. हे सहकारी मॉडेल कारखाने सतत आणि सुरळीतपणे चालवण्यास सक्षम करते.
अधिक निराकरणे आणि वास्तविक प्रकरणांसाठी, अधिकृत वेबसाइटला भेट द्या:www.teffiko.com.
-
