कोणत्याही पेट्रोकेमिकल प्लांट, पॉवर स्टेशन किंवा मेटलर्जिकल वर्कशॉपमध्ये जा आणि तुम्हाला असे आढळेल की असंख्य पंप मॉडेल्समध्ये, OH5 सेंट्रीफ्यूगल पंप हे एक विश्वासार्ह उत्पादन आहे जे उच्च तापमान आणि उच्च दाब यांसारख्या कठोर ऑपरेटिंग परिस्थितीतही स्थिर राहते.

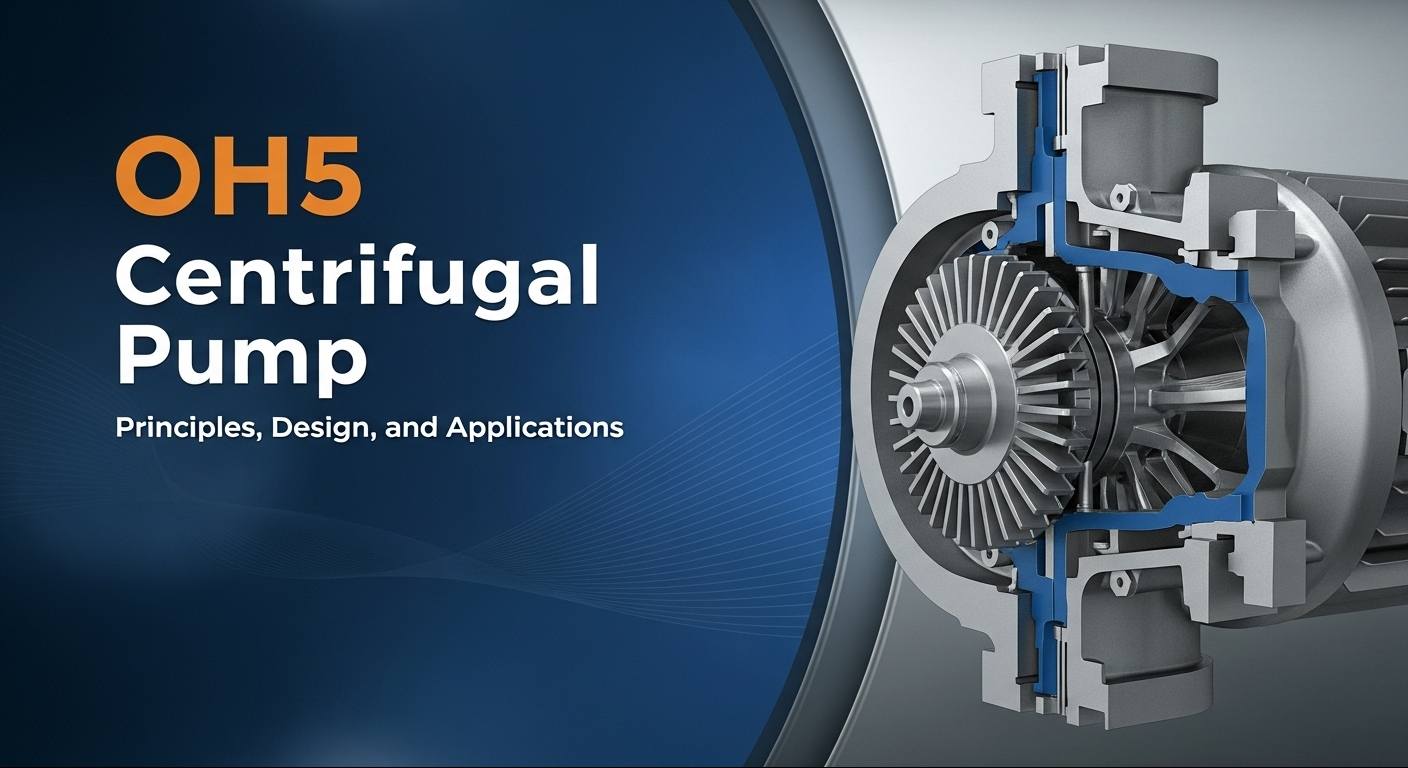

OH5 सेंट्रीफ्यूगल पंप हा "ओव्हरहंग, क्षैतिज, मध्यवर्ती-माऊंट, सिंगल-स्टेज, रेडियली स्प्लिट" पंप प्रकार आहे. त्याचे सर्वात प्रमुख वैशिष्ट्य म्हणजे अविभाज्य डिझाइन: पंप बॉडी थेट पायावर पायांच्या सहाय्याने निश्चित केली जाते आणि पंप शाफ्ट ड्राईव्ह मोटरसह एक सामान्य शाफ्ट सामायिक करतो (म्हणजे थेट-जोडलेली रचना). हे अखंड कनेक्शन डिझाइन चुकीचे संरेखन त्रुटी कमी करते आणि ऑपरेशनल स्थिरता सुधारते, उच्च-तापमान, उच्च-दाब किंवा संक्षारक माध्यमांच्या वाहतुकीसाठी ते विशेषतः योग्य बनवते — या परिस्थितींमध्ये, विश्वासार्हतेशी तडजोड केली जाऊ नये.
API 610 हे तेल आणि वायू उद्योगातील केंद्रापसारक पंपांच्या डिझाइन आणि निर्मितीसाठी जागतिक स्तरावर मान्यताप्राप्त मानक आहे. या मानकांतर्गत, ओव्हरहंग क्षैतिज पंपांचे OH (ओव्हरहंग हॉरिझॉन्टल) मालिकेत वर्गीकरण केले जाते, ज्यामध्ये सहा प्रकार (OH1 ते OH6) समाविष्ट आहेत. OH5 स्पष्टपणे "डायरेक्ट-कपल्ड, सेंटरलाइन-माउंट" पंप प्रकार म्हणून परिभाषित केले आहे, ज्यासाठी पंप केसिंग सेंटरलाइन आणि बेस माउंटिंग पृष्ठभाग यांच्यामध्ये अचूक संरेखन आवश्यक आहे. हे थर्मल विस्तारामुळे होणारा ताण प्रभावीपणे भरून काढू शकतो, पंप बॉडी विकृत होणे आणि सील अपयश टाळू शकतो — उच्च-तापमान वातावरणात दीर्घकालीन स्थिर ऑपरेशनसाठी हे महत्त्वपूर्ण आहे.
OH5 पंपाचे कार्य तत्त्व अगदी सोपे आहे: केंद्रापसारक शक्ती निर्माण करण्यासाठी इंपेलर उच्च वेगाने फिरतो, सक्शन पोर्टमधून द्रव काढतो, त्यास त्रिज्या बाहेरच्या बाजूने फ्लिंग करतो आणि नंतर व्हॉल्यूटद्वारे दबाव आणल्यानंतर पाइपलाइनमध्ये सोडतो. डायरेक्ट-कपल्ड डिझाइनमुळे, मोटर रोटर आणि पंप इंपेलर समाक्षरीत्या फिरतात, परिणामी उच्च प्रसारण कार्यक्षमता, कमी कंपन आणि सोपी देखभाल होते (वारंवार संरेखन समायोजन आवश्यक असलेल्या कपलिंगसह पंपांच्या विपरीत). ज्वलनशील आणि विषारी पदार्थांसारख्या उच्च-जोखीम माध्यमांसाठी, OH5 सहसा यांत्रिक सील किंवा कोरड्या वायू सीलने सुसज्ज असते — हे परिपक्व उपाय उच्च-जोखीम अनुप्रयोग परिस्थितीत लीक-मुक्त ऑपरेशन सुनिश्चित करतात.
त्याच्या संक्षिप्त रचना आणि स्थिर कार्यक्षमतेसह, OH5 पंपमध्ये मोठ्या प्रमाणात ऍप्लिकेशन्स आहेत: ऑइल रिफायनरीज, केमिकल प्लांट्स, LNG टर्मिनल्स, ऑफशोअर प्लॅटफॉर्म आणि पॉवर स्टेशन्स यांसारखे उद्योग बॉयलर फीड वॉटर, हॉट ऑइल सर्कुलेशन, ऍसिड-बेस ट्रान्सपोर्टेशन आणि सॉल्व्हेंट रिफ्लक्स यासारख्या कामांसाठी वापरतात. काही वर्षांपूर्वी, जेव्हा मी ऑइल रिफायनरीमध्ये गरम तेल परिसंचरण प्रणालीच्या नूतनीकरणात भाग घेतला होता, तेव्हा मी वैयक्तिकरित्या तिची क्षमता पाहिली होती. मूळ पंप वारंवार गळतीमुळे आणि थर्मल विकृतीमुळे होणाऱ्या अत्याधिक कंपनामुळे त्रस्त होता, दर काही महिन्यांनी देखभालीसाठी बंद करणे आवश्यक होते. ते OH5 ने बदलल्यानंतर, सेंटरलाइन-माउंट केलेले डिझाइन थर्मल विस्तार ताण ऑफसेट करते आणि थेट-जोडलेल्या संरचनेमुळे ट्रान्समिशन नुकसान दूर होते. संपूर्ण प्रणाली दोन वर्षांहून अधिक काळ एकाही अपयशाशिवाय सतत कार्यरत राहिली — मर्यादित ऑन-साइट इंस्टॉलेशन स्पेस आणि 24/7 अखंड ऑपरेशनची आवश्यकता लक्षात घेता, ही कामगिरी खरोखरच प्रभावी होती.
OH1 ते OH4 पर्यंतचे बहुतेक पंप कपलिंगसह स्वतंत्र मोटर ड्राइव्हचा अवलंब करतात (इंस्टॉलेशन दरम्यान साइटवर संरेखन आवश्यक असते) आणि वेगवेगळ्या माउंटिंग पद्धती आहेत (उदा., OH1 पाय-माउंट केलेले आहे, OH3 एक उभ्या पाइपलाइन पंप आहे), तर OH5 चे डायरेक्ट-कपल्ड, सेंटरलाइन-माउंट केलेले डिझाइन अद्वितीय आहे. कपलिंग काढून टाकून, ते केवळ मौल्यवान स्थापनेची जागा वाचवत नाही तर उत्कृष्ट थर्मल संरेखन कार्यप्रदर्शन देखील देते - हे दोन फायदे विशेषतः मर्यादित जागा किंवा उच्च-तापमान वातावरणात ठळक आहेत. अर्थात, यात किरकोळ मर्यादा आहेत: डायरेक्ट-कपल्ड डिझाइन मोटर आकार आणि शक्तीवर काही निर्बंध लादते, म्हणून ते अतिरिक्त-मोठ्या किंवा अति-उच्च दाब परिस्थितीसाठी योग्य नाही. तथापि, बऱ्याच पारंपारिक कठोर ऑपरेटिंग परिस्थितींसाठी, त्याचे फायदे जवळजवळ अपरिवर्तनीय आहेत.
एपीआय 610 मानक, कार्यक्षम आणि स्थिर कार्यप्रदर्शन आणि विस्तृत प्रयोज्यतेचे पालन करून त्याच्या कठोर डिझाइनसह, OH5 सेंट्रीफ्यूगल पंप आधुनिक प्रक्रिया उद्योगातील एक अपरिहार्य मुख्य उपकरण बनले आहे. आज, उद्योगांना सुरक्षितता, ऊर्जा संवर्धन आणि बुद्धिमत्तेसाठी वाढत्या उच्च आवश्यकता असल्याने, योग्य OH5 मॉडेल निवडणे ही साधी उपकरणे खरेदी नाही - हा एक धोरणात्मक निर्णय आहे जो संपूर्ण प्रक्रिया प्रणालीचे सुरळीत कार्य सुनिश्चित करू शकतो. तुम्ही उच्च-तापमान वातावरण, संक्षारक माध्यम किंवा मर्यादित स्थापनेचा सामना करत असाल तरीही, OH5 औद्योगिक उत्पादनासाठी आवश्यक असलेली विश्वासार्हता आणि कार्यप्रदर्शन प्रदान करू शकते.
