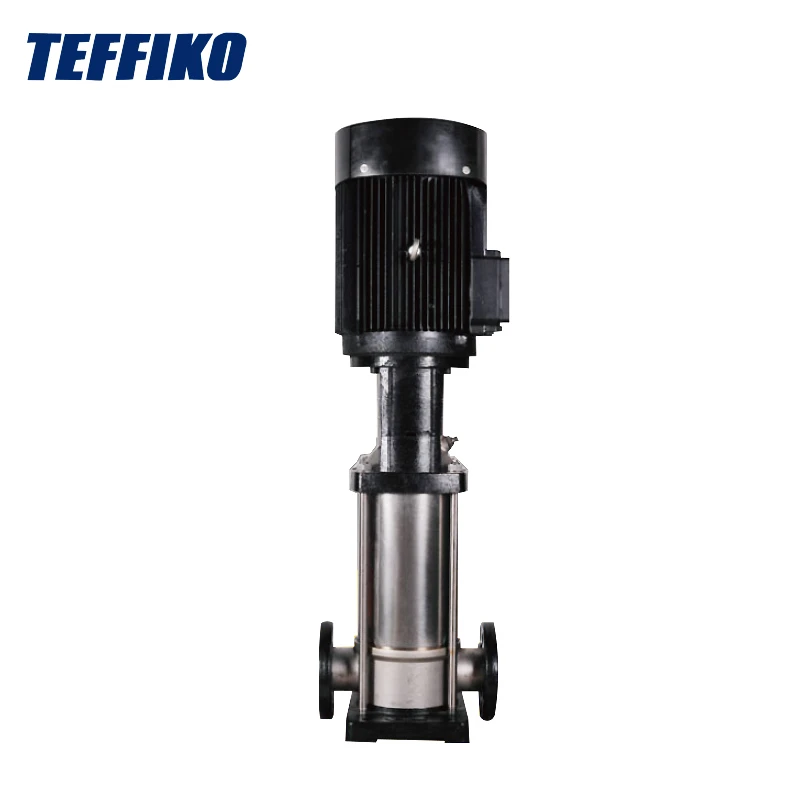

अनुलंब मल्टीस्टेज स्टेनलेस स्टील सेंट्रीफ्यूगल पंप

टीडीएफपी व्हर्टिकल मल्टीस्टेज स्टेनलेस स्टील सेंट्रीफ्यूगल पंप एक बहु-कार्यशील उत्पादन आहे. हे नळाचे पाणी आणि किंचित संक्षारक औद्योगिक द्रव यासारख्या विविध माध्यमांची वाहतूक करू शकते आणि भिन्न तापमान, प्रवाह दर आणि दबाव परिस्थितीसाठी योग्य आहे. पाणीपुरवठा, औद्योगिक दबाव, औद्योगिक द्रव वाहतूक, जल उपचार आणि सिंचन यासह एकाधिक क्षेत्रात याचा मोठ्या प्रमाणात वापर केला जातो. विशिष्ट अनुप्रयोगांमध्ये पाण्याचे वनस्पती गाळण्याची प्रक्रिया आणि वाहतूक, पाण्याचे वनस्पतींमध्ये झोन वॉटर सप्लाय, उच्च-वाढीची इमारत दबाव, औद्योगिक प्रक्रिया जल प्रणाली, साफसफाईची प्रणाली, उच्च-दाब फ्लशिंग सिस्टम, फायर-फाइटिंग सिस्टम, शीतकरण आणि वातानुकूलन प्रणाली, बॉयलर फीड वॉटर आणि कंडेन्सेट सिस्टम, मशीन टूल्स सिस्टम, फिल्ट्रेशन सिस्टम, फिल्ट्रेशन सिस्टम, फिल्ट्रेशन सिस्टम शेतजमिनी सिंचन, शिंपडणे सिंचन आणि ठिबक सिंचन.

ऑपरेटिंग अटी

मल्टी-स्टेज अनुलंब स्टेनलेस स्टील सेंट्रीफ्यूगल पंप यासाठी योग्य आहे:

द्रव पातळ, स्वच्छ, नॉन-ज्वलंत, नॉन-एक्सप्लोझिव्ह आणि घन कण किंवा तंतूंपासून मुक्त असावा.

• द्रव तापमान:

• सामान्य तापमान प्रकार: -15 ° से ~ +70 डिग्री सेल्सियस

• गरम पाण्याचा प्रकार: -15 ° से ~ +120 डिग्री सेल्सियस

• सभोवतालचे तापमान: +40 डिग्री सेल्सियस पर्यंत

• उंची: 1000 मी पर्यंत

किमान इनलेट प्रेशर एनपीएसएच

अनुलंब मल्टी-स्टेज गंज-प्रतिरोधक सेंट्रीफ्यूगल पंपमध्ये, जर पंपमधील दबाव वाहतुकीच्या द्रवाच्या वाष्प दाबापेक्षा कमी असेल तर पोकळ्या निर्माण होऊ शकतात. पोकळ्या निर्माण होण्यापासून टाळण्यासाठी, पंपच्या इनलेट बाजूला किमान दबाव आहे हे सुनिश्चित करणे आवश्यक आहे.

सामायिक करण्यासाठी टिपा

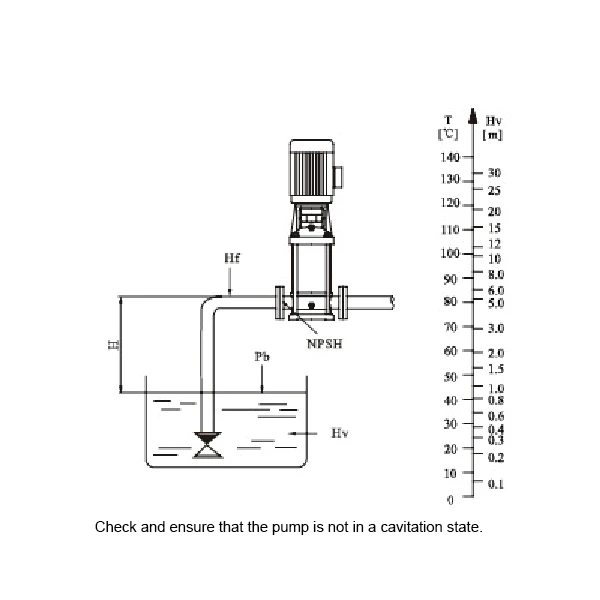

जास्तीत जास्त सक्शन लिफ्ट एच [एम] ची गणना खालील सूत्राद्वारे केली जाऊ शकते:

एच = पीबी × 10.2 - एनपीएसएच - एचएफ - एचव्ही - एचएस

• पीबी = वातावरणीय दबाव [बार] (वातावरणीय दाब 1 बार म्हणून सेट केला जाऊ शकतो; बंद प्रणालीमध्ये, पीबी सिस्टम प्रेशर [बार] आहे).

• एनपीएसएच = नेट पॉझिटिव्ह सक्शन हेड [एम] (हे एनपीएसएच वक्रवरील पंपच्या जास्तीत जास्त संभाव्य प्रवाह दरावरून वाचले जाऊ शकते).

• एचएफ = इनलेट पाइपलाइन तोटा [एम].

• एचव्ही = वाष्प दबाव [एम].

• एचएस = सेफ्टी मार्जिन = किमान 0.5 मीटर डोके.

न्यायाधीश नियमः

Calcal गणना एच सकारात्मक असल्यास, पंप जास्तीत जास्त सक्शन लिफ्ट एच अंतर्गत कार्य करू शकतो.

Calcal गणना केलेले एच नकारात्मक असल्यास, एच डोके कमीतकमी इनलेट प्रेशर असणे आवश्यक आहे.
