API 610 पेट्रोकेमिकल, तेल-गॅस आणि रासायनिक उद्योगांमध्ये क्षैतिज केंद्रापसारक पंपांसाठी मुख्य सामान्य मानक म्हणून काम करते. हे मानक औद्योगिक केंद्रापसारक पंपांचे तीन मुख्य कॉन्फिगरेशनमध्ये वर्गीकरण करते: ओएच ओव्हरहंग पंप, बीबी टू-बेअरिंग पंप आणि व्हीएस व्हर्टिकल सस्पेंडेड पंप. अनेक वर्षांच्या सखोल R&D आणि API 610-अनुरूप पंपांमध्ये उत्पादन कौशल्यासह, Teffiko विविध उद्योगांसाठी प्रमाणित संरचनात्मक डिझाइन आणि मागणीच्या ऑपरेटिंग परिस्थितीशी जुळवून घेण्याचा समृद्ध अनुभव याद्वारे अत्यंत विश्वासार्ह द्रव-वाहतूक समाधान प्रदान करते.

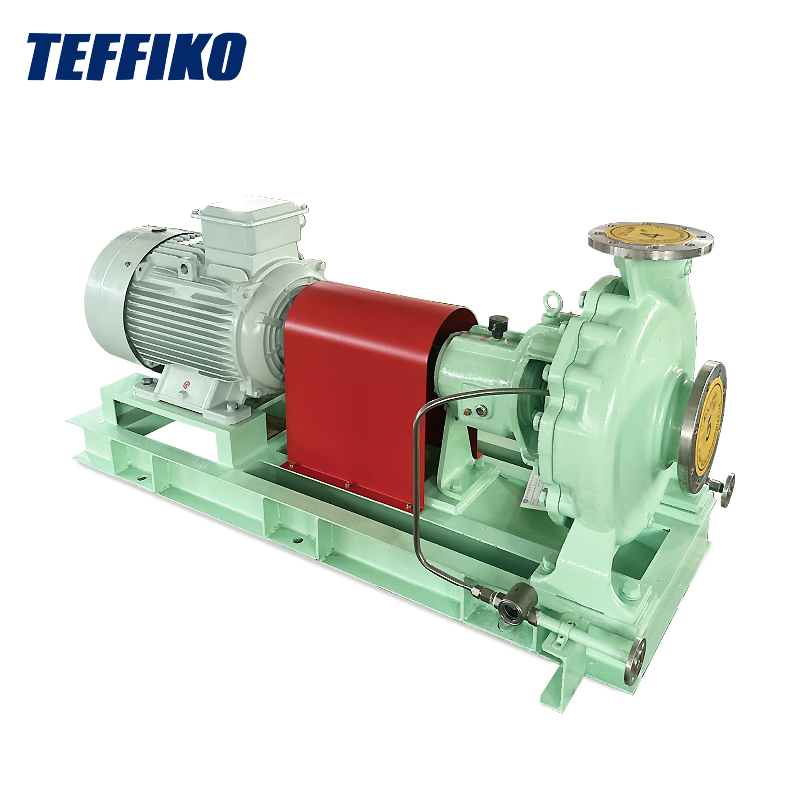

ओएच (ओव्हरहंग पंप):इंपेलर पंप शाफ्टच्या शेवटी माउंट केले जाते, बेअरिंग हाऊसिंगच्या बाहेर कँटिलीव्हर केलेले असते. बेअरिंग असेंब्ली प्रक्रिया द्रवपदार्थापासून पूर्णपणे विलग केली जाते. हा मुख्य प्रवाहात हलका क्षैतिज पंप प्रकार आहे.

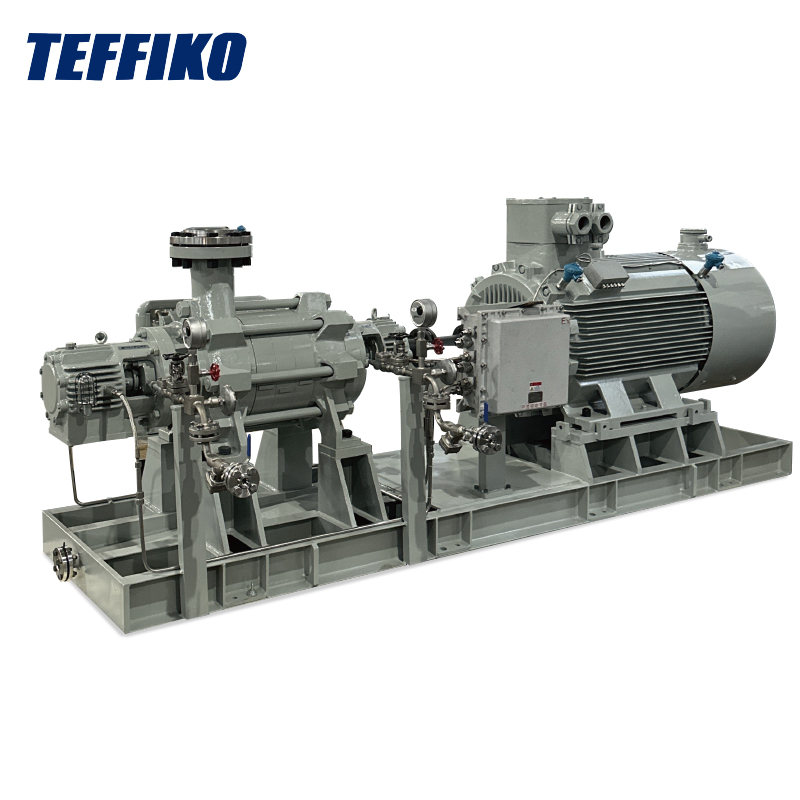

BB (बिटवीन-बीअरिंग पंप):इंपेलरची मांडणी सममितीय सपोर्ट स्ट्रक्चरसह बेअरिंगच्या दोन सेटमध्ये केली जाते, ज्यामुळे रोटरचा समतोल आणि एकूण सपोर्ट कडकपणा सुधारतो.
VS (उभ्या निलंबित पंप):पंप शाफ्ट आणि इंपेलर अनुलंब निलंबित केले जातात आणि वाहतूक केलेल्या द्रवामध्ये बुडविले जातात. हे मुख्यतः उभ्या खोल पाण्यात आणि टाकीतील वाहतूक परिस्थितींमध्ये लागू केले जाते आणि या दस्तऐवजात तपशीलवार चर्चा केली जाणार नाही.
लहान फुटप्रिंटसह कॉम्पॅक्ट संपूर्ण रचना, जागेची कमतरता असलेल्या प्रकल्पांसाठी योग्य; साधी देखभाल ऑपरेशन्स; यांत्रिक सील आणि इंपेलर्सची सोयीस्कर तपासणी आणि बदली, ज्यामुळे डाउनटाइम लक्षणीयरीत्या कमी होतो; स्थिर-दाब आणि मध्यम-हायड्रॉलिक-लोड परिस्थितींसाठी योग्य आणि उपयुक्तता सेवा कर्तव्यांसाठी उत्कृष्ट अनुकूलता प्रदर्शित करते.
ओव्हरहंग स्ट्रक्चरद्वारे प्रतिबंधित, मोठ्या-इंपेलर-व्यास आणि उच्च-दाबाच्या परिस्थितीत उच्च शाफ्ट विक्षेपण धोका उद्भवतो, ज्यामुळे सहजपणे जास्त कंपन होऊ शकते. हे उच्च-प्रवाह, उच्च-तापमान, उच्च-दाब सतत हेवी-ड्युटी उत्पादन प्रणालींसाठी योग्य नाही. यात अल्पकालीन सेवा जीवन आणि दीर्घकालीन गंभीर ऑपरेटिंग परिस्थितीत जलद सील परिधान आहे.
वनस्पती उपयुक्तता जल वाहतूक, रासायनिक अभिकर्मक डोसिंग, प्रकाश-हायड्रोकार्बन हस्तांतरण, सहायक प्रक्रिया-द्रव वाहतूक आणि इतर गैर-गंभीर, मधूनमधून किंवा कमी-लोड कर्तव्ये.
सममितीय रोटर-सपोर्ट डिझाइन मजबूत लोड अनुकूलता आणि अत्यंत उच्च शाफ्ट स्थिरता सक्षम करते; कमी डायनॅमिक शाफ्ट लोडसह उच्च-तापमान आणि उच्च-दाब परिस्थितीत दीर्घकालीन ऑपरेशन करण्यास सक्षम; संतुलित रोटर फोर्स प्रभावीपणे उपकरणे कंपन आणि अक्षीय थ्रस्ट कमी करतात, OH पंपांच्या तुलनेत खूप उच्च ऑपरेशनल स्थिरता प्रदान करतात.
जड उपकरणांचे वजन, मोठे पदचिन्ह आणि मजबूत आणि मजबूत उपकरणे पायासाठी आवश्यकता; अत्याधुनिक आणि जटिल संरचना, विशेषत: मल्टी-स्टेज बीबी पंपांसाठी; अवजड विघटन आणि देखभाल कार्यपद्धती जड देखभाल कार्यभार आणि स्थापनेदरम्यान संरेखन अचूकतेसाठी कठोर आवश्यकता.
ऑइल-गॅस लांब-अंतराची पाइपलाइन वाहतूक, ऑइलफिल्ड वॉटर-इंजेक्शन सिस्टम, रिफायनरी अमाइन-लिक्विड अभिसरण, उच्च-तापमान टॉवर-बॉटम डिस्चार्ज, बॉयलर फीड-वॉटर प्रेशरायझेशन आणि इतर गंभीर सतत-उत्पादन कर्तव्ये.
दोन पंप प्रकारांमधील हार्डवेअर कॉन्फिगरेशन, कार्यप्रदर्शन आणि ऑपरेशन-देखभाल फरक जलद फरक सुलभ करण्यासाठी, API 610 मानक अंतर्गत खालील संपूर्ण तुलना सारणी मुख्य निवड पॅरामीटर्स समाविष्ट करते:
| तुलना आयटम | ओह ओव्हरहंग पंप | बीबी बिटवीन-बीअरिंग पंप |
|---|---|---|
| शाफ्ट सपोर्ट पद्धत | सिंगल-एंड ओव्हरहंग सपोर्ट | दुहेरी-असर सममितीय समर्थन |
| पाऊलखुणा आणि पाया | साध्या पायासह कॉम्पॅक्ट आकार | मोठ्या आकारात प्रबलित पाया आवश्यक आहे |
| दाब हाताळण्याची क्षमता | मध्यम दाबासाठी योग्य | उच्च / अति-उच्च दाबासाठी योग्य |
| प्रवाह क्षमता | कमी-ते-मध्यम प्रवाह | मजबूत लोड सहिष्णुतेसह मध्यम-ते-उच्च प्रवाह |
| देखभाल सुलभता | सोयीस्कर देखभाल सह साधी रचना | व्यापक देखभाल प्रक्रियेसह जटिल संरचना |
| अक्षीय भार आणि विकृती | शाफ्ट विक्षेपण उद्भवते; मध्यम स्थिरता | कोणतेही महत्त्वपूर्ण विकृती नसलेले संतुलित भार |
| रोटर डायनॅमिक्स कामगिरी | तुलनेने कमी घूर्णन गतीसह मर्यादित कडकपणा मार्जिन | पुरेशी कडकपणा, कमी कंपन आणि उच्च स्थिरता |
| बेअरिंग प्रकार | बॉल / रोलर विरोधी घर्षण बियरिंग्ज | स्लीव्ह / टिल्टिंग-पॅड थ्रस्ट बियरिंग्ज |
| सील कॉन्फिगरेशन | पारंपारिक एकल / दुहेरी काडतूस यांत्रिक सील | फ्लश-प्रकार / टँडम उच्च-दाब सील |
| सामान्यतः वापरलेले साहित्य | 316 स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील | क्रोम स्टील, इनकोनेल, हॅस्टेलॉय |
कमी किमतीच्या, सोयीस्कर ऑपरेशन आणि मर्यादित जागेसह देखभाल करणाऱ्या प्रकल्पांसाठी, मध्यम-ते-कमी-दबाव, लहान-ते-मध्यम-प्रवाह सहाय्यक उपयोगिता-सेवा परिस्थितीत, OH ओव्हरहंग पंपांना प्राधान्य दिले जाते. उच्च-तापमान, उच्च-दबाव आणि उच्च-प्रवाह परिस्थितीच्या अधीन असलेल्या गंभीर निरंतर-उत्पादन युनिट्ससाठी उपकरणांची स्थिरता, कमी अपयश दर आणि दीर्घ सेवा आयुष्यासाठी, बीबी दरम्यान-बेअरिंग पंप अवलंबणे आवश्यक आहे. वास्तविक पंप निवडीसाठी उपकरणांची विश्वासार्हता आणि प्रकल्प अर्थव्यवस्था संतुलित करण्यासाठी मध्यम संक्षारकता, चिकटपणा आणि स्टार्ट-स्टॉप वारंवारता यासारख्या पॅरामीटर्सचे सर्वसमावेशक मूल्यमापन आवश्यक आहे.
