एंड-सक्शन सेंट्रीफ्यूगल पंप म्हणजे काय?

इंडस्ट्रियल फ्लुइड ट्रान्सफर, एचव्हीएसी सिस्टीम तयार करताना आणि म्युनिसिपल वॉटर सप्लाई सिस्टीममध्ये, तुम्हाला नेहमी एक परिचित उपकरणे सापडतील - एंड-सक्शन सेंट्रीफ्यूगल पंप.

एंड-सक्शन सेंट्रीफ्यूगल पंप म्हणजे काय?

एंड-सक्शन सेंट्रीफ्यूगल पंप, त्याच्या नावाप्रमाणे, एक सिंगल-स्टेज, सिंगल-सक्शन सेंट्रीफ्यूगल पंप आहे जिथे द्रव पंप केसिंगच्या बाजूने अक्षरीत्या प्रवेश करतो आणि इंपेलरद्वारे प्रवेगक झाल्यानंतर पंप केसिंगच्या वरच्या भागातून त्रिज्यपणे सोडला जातो.

हे उद्योगात क्षैतिज एंड-सक्शन पंप म्हणून देखील ओळखले जाते. त्याचे सर्वात प्रमुख वैशिष्ट्य म्हणजे त्याचे बॅक पुल-आउट डिझाइन. हे डिझाइन मेंटेनन्स कर्मचाऱ्यांना इनलेट आणि आउटलेट पाइपलाइन न काढता थेट देखरेखीसाठी फिरणारे घटक (इंपेलर, शाफ्ट, सील इ.) काढू देते. अभियंत्यांसाठी, याचा अर्थ किमान डाउनटाइम आणि कमी देखभाल खर्च.

एंड-सक्शन सेंट्रीफ्यूगल पंपचे कार्य तत्त्व

एंड-सक्शन सेंट्रीफ्यूगल पंपचे कार्य तत्त्व सरळ आहे, बहुतेक सेंट्रीफ्यूगल पंपांच्या मूलभूत तर्काचे अनुसरण करून, त्याच्या अद्वितीय एंड-सक्शन डिझाइनवर लक्ष केंद्रित केले जाते. येथे एक स्पष्ट चरण-दर-चरण स्पष्टीकरण आहे:

1. द्रव सक्शन:पंप केसिंगच्या शेवटी (मोटरच्या विरुद्ध) सक्शन पोर्टद्वारे द्रवपदार्थ काढतो आणि द्रव थेट फिरत्या इंपेलरच्या डोळ्यात वाहतो.
2. केंद्रापसारक शक्ती निर्मिती:मोटरद्वारे चालविलेले, इंपेलर फिरते आणि केंद्रापसारक शक्ती इंपेलरच्या मध्यभागी द्रवपदार्थ त्याच्या बाहेरील काठावर ढकलते, ज्यामुळे द्रवाचा वेग आणि दाब वाढतो.
3. द्रव स्त्राव:उच्च-वेग द्रवपदार्थ पंप आवरणात प्रवेश करतो (याला व्हॉल्युट देखील म्हणतात), ज्याचा हळूहळू विस्तार होत जाणारा आकार द्रव कमी होतो आणि गतिज ऊर्जेचे स्थिर दाब ऊर्जेत रूपांतर होते. नंतर द्रवपदार्थ पंप आवरणाच्या बाजूला असलेल्या डिस्चार्ज पोर्टद्वारे लक्ष्य स्थानावर सोडला जातो (जसे की पाइपलाइन, स्टोरेज टाक्या इ.).
4. सतत ऑपरेशन:जोपर्यंत मोटर सतत चालते तोपर्यंत, वरील प्रक्रिया सतत पुनरावृत्ती होते, स्थिर आणि सतत द्रव हस्तांतरण साध्य करते. एंड-सक्शन डिझाइन गुळगुळीत द्रव प्रवेश सुनिश्चित करते, अशांतता कमी करते आणि ऑपरेटिंग कार्यक्षमता सुधारते.

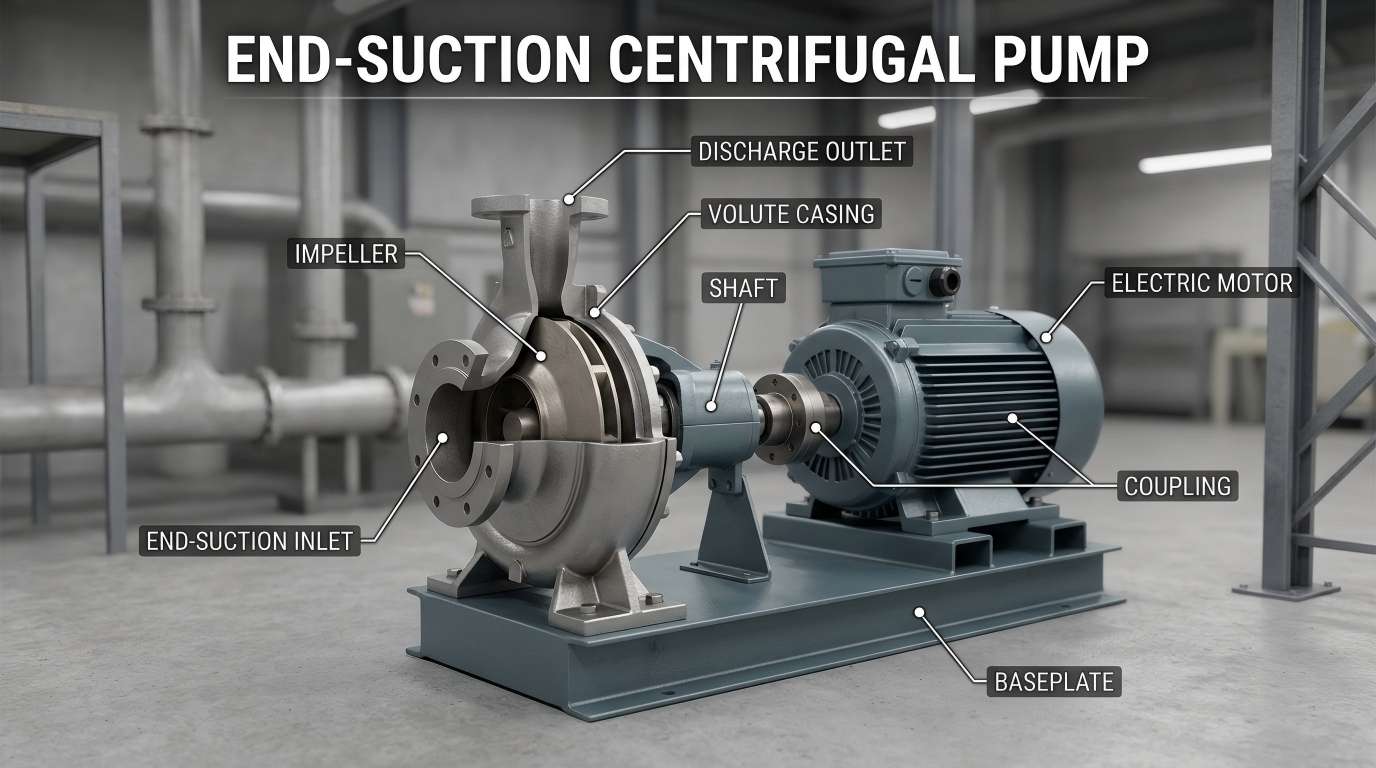

एंड-सक्शन सेंट्रीफ्यूगल पंपचे मुख्य घटक

एंड-सक्शन सेंट्रीफ्यूगल पंपचे कार्य तत्त्व अधिक चांगल्या प्रकारे समजून घेण्यास मदत करण्यासाठी, त्याचे मुख्य घटक खाली दिलेले आहेत आणि खाली सोप्या भाषेत स्पष्ट केले आहेत:

• इंपेलर:केंद्रापसारक शक्ती निर्माण करण्यासाठी वापरला जाणारा "पंखा" सारखा फिरणारा घटक. हे सहसा धातूचे (स्टेनलेस स्टील, कास्ट आयरन) किंवा प्लास्टिकचे बनलेले असते, हे द्रवपदार्थाच्या प्रकारावर अवलंबून असते.
• पंप आवरण (व्हॉल्युट):इंपेलरला वेढलेले बाह्य आवरण, इंपेलरमधून डिस्चार्ज होणारा द्रव गोळा करण्यासाठी आकार दिला जातो, द्रव कमी होतो आणि डिस्चार्ज करण्यापूर्वी दबाव वाढतो.
• सक्शन पोर्ट:पंप आवरणाच्या शेवटी एक उघडणे ज्याद्वारे द्रव पंप शरीरात प्रवेश करतो. पाइपलाइनशी सुलभ कनेक्शनसाठी हे सहसा फ्लँज (उठलेल्या काठासह) सुसज्ज असते.
• डिस्चार्ज पोर्ट:पंप आवरणाच्या बाजूला एक उघडणे ज्याद्वारे द्रव पंप शरीरातून बाहेर पडतो. हे पाइपिंग सिस्टीममध्ये द्रवपदार्थाचे मार्गदर्शन करण्यासाठी फ्लँजसह सुसज्ज आहे.
• शाफ्ट:इंपेलर आणि मोटरला जोडणारा रॉड-आकाराचा घटक, मोटरमधून इंपेलरपर्यंत शक्ती प्रसारित करण्यासाठी आणि इंपेलरला फिरवण्यास जबाबदार आहे.
• सील:शाफ्ट गॅपमधून द्रव गळती रोखा (पंप बॉडी आणि मोटर दरम्यान). सामान्य प्रकारात यांत्रिक सील आणि पॅकिंग सील यांचा समावेश होतो.

अनुप्रयोगांची विस्तृत श्रेणी

• HVAC:एंड-सक्शन पंप हे मोठ्या इमारतींमध्ये थंड पाण्याचे अभिसरण आणि कूलिंग वॉटर सिस्टमसाठी मुख्य उर्जा स्त्रोत आहेत.
• औद्योगिक पाणी पुरवठा आणि दबाव:स्वच्छ पाणी हस्तांतरण, दाब प्रणाली आणि कारखान्यांमध्ये बॉयलर फीड पाणी यासाठी वापरले जाते.
• अग्निसुरक्षा प्रणाली:विशेष अग्निशामक एंड-सक्शन पंप आपत्कालीन परिस्थितीत स्थिर उच्च-दाब पाण्याचा प्रवाह प्रदान करतात.
• कृषी सिंचन:त्याच्या विस्तृत प्रवाह श्रेणीमुळे शेतजमीन सिंचन आणि निचरा मध्ये मोठ्या प्रमाणावर वापरले जाते.

सारांश

एंड-सक्शन सेंट्रीफ्यूगल पंप बहुतेक द्रव हस्तांतरण गरजांसाठी एक विश्वासार्ह, किफायतशीर उपाय आहे. त्याची साधी रचना, सोपी देखभाल आणि विस्तृत अनुप्रयोग यामुळे ते अभियंते, सुविधा व्यवस्थापक आणि मालमत्ता मालकांमध्ये लोकप्रिय होते.
