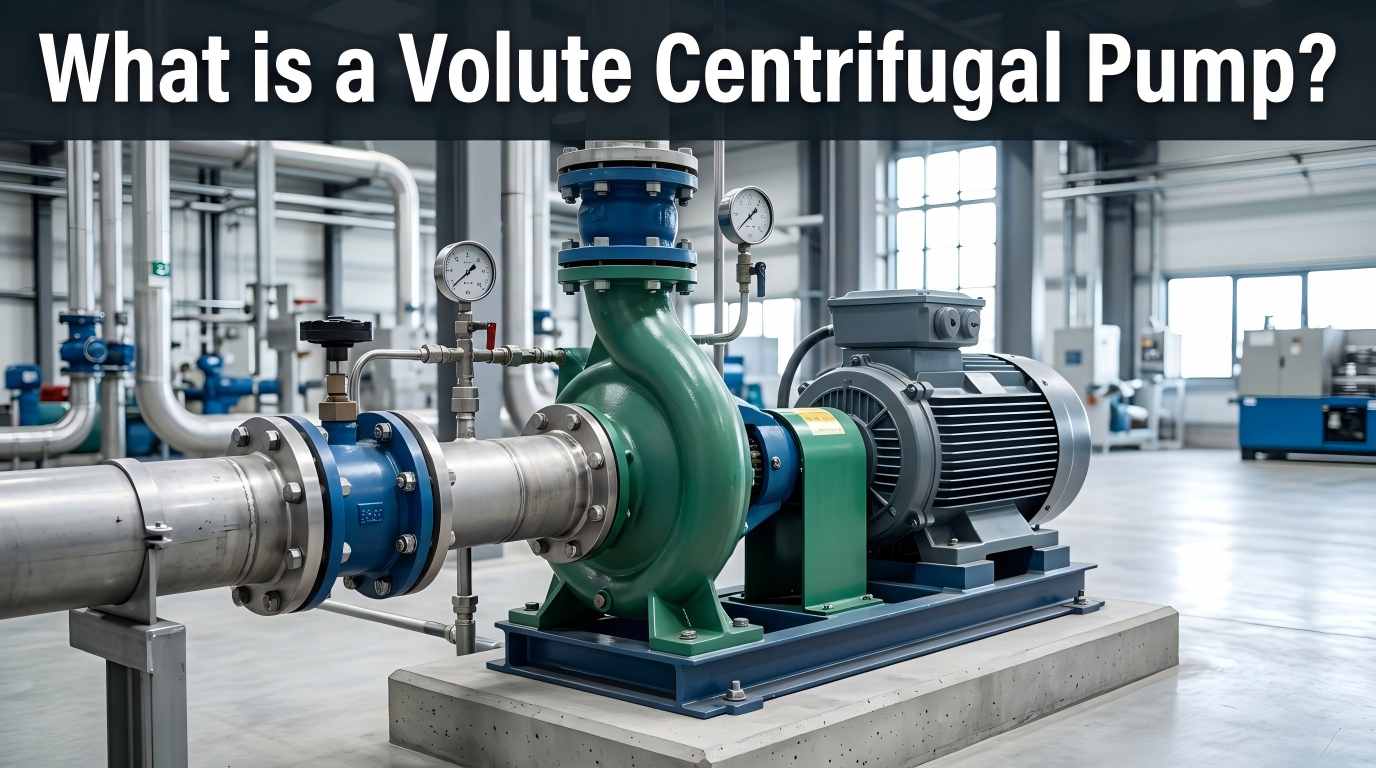

A व्हॉल्युट सेंट्रीफ्यूगल पंपडायनॅमिक पंपचा एक प्रकार आहे जो इंपेलरच्या रोटेशनद्वारे यांत्रिक उर्जेचे हायड्रोलिक उर्जेमध्ये रूपांतर करतो आणि कार्यक्षम द्रव वितरणासाठी सर्पिल व्हॉल्यूट आवरणावर अवलंबून असतो. इतर प्रकारच्या सेंट्रीफ्यूगल पंप्सच्या विपरीत, त्याचे सर्वात प्रमुख वैशिष्ट्य म्हणजे व्हॉल्युट-आकाराचे आवरण (याला सर्पिल आवरण म्हणूनही ओळखले जाते), जे डिफ्यूझर सेंट्रीफ्यूगल पंप्ससारख्या मॉडेल्सपासून वेगळे करणारे मुख्य घटक आहे. व्हॉल्युट सेंट्रीफ्यूगल पंप मजबूत बांधकाम, तुलनेने कमी किमतीचे, शांत ऑपरेशन आणि विश्वासार्ह कार्यप्रदर्शन, गंज आणि धूप यांचा कमीत कमी प्रभावासह वैशिष्ट्यीकृत करतात. बहुतेक औद्योगिक आणि नागरी द्रव वितरण अनुप्रयोगांसाठी ते प्राधान्यकृत उपकरणे आहेत.
पंपचे स्थिर ऑपरेशन विविध घटकांच्या समन्वयावर अवलंबून असते. मुख्य घटक आणि त्यांची कार्ये खालीलप्रमाणे आहेत:
इंपेलरच्या सभोवतालचा एक सर्पिल चेंबर क्रॉस-सेक्शनल क्षेत्रासह जो इंपेलरच्या आउटलेटपासून डिस्चार्ज पोर्टपर्यंत हळूहळू वाढतो. हाय-स्पीड फ्लुइड गोळा करणे, वेग कमी करणे आणि दबाव वाढवणे ही त्याची मुख्य कार्ये आहेत. त्याचा आकार आणि आकार थेट पंपची कार्यक्षमता आणि दाब प्रभावित करतात. हे सिंगल व्हॉल्युट (सर्वाधिक प्रमाणात वापरले जाणारे) आणि दुहेरी व्हॉल्यूट (रेडियल फोर्स संतुलित करते आणि सेवा आयुष्य वाढवते) मध्ये विभागलेले आहे.
पंपचे "हृदय", वक्र ब्लेडसह फिरणारा घटक, पंप शाफ्टद्वारे मोटरशी जोडला जातो. ते केंद्रापसारक शक्ती निर्माण करण्यासाठी, द्रवपदार्थ शोषून आणि गतिज ऊर्जा प्रदान करण्यासाठी उच्च वेगाने फिरते. ब्लेड पॅरामीटर्स (आकार, प्रमाण, कोन) पंपचा प्रवाह दर, डोके आणि कार्यक्षमता निर्धारित करतात.
पंप शाफ्ट मोटरमधून इंपेलरपर्यंत यांत्रिक ऊर्जा प्रसारित करतो. बियरिंग्ज पंप शाफ्टच्या रोटेशनला समर्थन देतात, समाक्षीयता राखतात आणि घर्षण कमी करतात. उच्च-तापमान आणि उच्च-दाब कामाच्या परिस्थितीसाठी, तेल खराब होण्यापासून रोखण्यासाठी आणि बेअरिंगचे आयुष्य वाढवण्यासाठी ऑइल कूलर आवश्यक आहेत.
पोकळ्या निर्माण होणे टाळण्यासाठी द्रव गळती आणि बाहेरील हवेचे प्रवेश प्रतिबंधित करते. सामान्य प्रकारात यांत्रिक सील आणि पॅकिंग सील यांचा समावेश होतो. सहाय्यक सीलिंग सिस्टमशी जुळण्यामुळे विश्वासार्हता सुधारू शकते आणि देखभाल API 682 मानकांचा संदर्भ घेऊ शकते.
द्रवपदार्थ काढण्यासाठी सक्शन पोर्ट व्हॉल्युटच्या मध्यभागी स्थित आहे; दबावयुक्त द्रव वितरीत करण्यासाठी डिस्चार्ज पोर्ट व्हॉल्यूटच्या शेवटी आहे. दोन्हीचा आकार आणि आकार द्रव प्रतिरोध आणि पंप कार्यक्षमतेवर परिणाम करतात.
कार्यरत प्रक्रिया ही सतत ऊर्जा रूपांतरण आहे, 4 मुख्य टप्प्यात विभागली आहे:
मोटर इंपेलरला उच्च वेगाने फिरवण्यास चालवते, इंपेलरच्या मध्यभागी एक कमी-दाब क्षेत्र तयार करते. दाबाच्या फरकाखाली पंपमध्ये द्रवपदार्थ शोषला जातो.
इंपेलर सतत फिरत असताना, ब्लेड द्रवपदार्थाला त्रिज्या हलवण्यास ढकलतात, ज्यामुळे द्रवाचा प्रवाह वेग आणि गतीज ऊर्जा लक्षणीय वाढते.
हाय-स्पीड फ्लुइड व्हॉल्युट केसिंगमध्ये प्रवेश करतो, जेथे वाढलेला प्रवाह मार्ग प्रवाहाचा वेग कमी करतो, उच्च-दाब वितरण प्राप्त करण्यासाठी गतिज ऊर्जेचे प्रेशर एनर्जीमध्ये रूपांतर करतो.
डिस्चार्ज पोर्टद्वारे दाबयुक्त द्रवपदार्थ सोडला जातो. इंपेलरच्या सतत रोटेशनसह, सतत वितरण पूर्ण होते.
व्हॉल्युट रचना द्रव प्रवाह वैशिष्ट्यांशी जुळते, अशांतता कमी करते. एकसमान प्रवाह वेग वितरणासह, डिझाइन परिस्थितीत कार्यक्षमता 70%-90% पर्यंत पोहोचते.
कमी मुख्य घटक, प्रक्रिया आणि स्थापित करणे सोपे, कोणतीही जटिल ट्रान्समिशन यंत्रणा, कमी अपयश दर, इनलेट आणि आउटलेट चेक व्हॉल्व्हची आवश्यकता नाही आणि कमी देखभाल खर्च.
स्वच्छ पाणी, सांडपाणी आणि रासायनिक माध्यमांसारख्या विविध द्रवपदार्थांसाठी योग्य आणि सामान्य तापमान, उच्च तापमान आणि उच्च दाब कामाच्या परिस्थितीशी जुळवून घेण्यायोग्य, कामकाजाच्या परिस्थितीनुसार वेगवेगळ्या वैशिष्ट्यांमध्ये डिझाइन केले जाऊ शकते.
एकात्मिक डिझाइन, लहान आकार आणि हलके वजन, मर्यादित जागेच्या परिस्थितीसाठी योग्य आणि विद्यमान वितरण प्रणालींमध्ये समाकलित करणे सोपे आहे.
कमी उत्पादन खर्च, परिधान पार्ट्सची सोयीस्कर बदली, कार्यक्षम ऑपरेशनद्वारे ऊर्जा बचत, मोठ्या-प्रवाह वितरण परिस्थितीसाठी योग्य.
व्हॉल्युट सेंट्रीफ्यूगल पंप त्यांच्या हायड्रोडायनामिक फायद्यांमुळे औद्योगिक द्रव वितरणासाठी एक विश्वासार्ह पर्याय आहेत. तथापि, त्यांच्या वास्तविक उर्जा कार्यक्षमतेवर सामग्रीची निवड आणि उत्पादन यासारख्या तपशीलांवर परिणाम होतो. टेफिको अचूक R&D आणि कठोर चाचणीद्वारे स्थिर आणि कार्यक्षम द्रव वितरण उपाय विकसित करते. सल्लामसलत करण्यासाठी किंवा ऑर्डर करण्यासाठी आपले स्वागत आहे:www.teffiko.com
