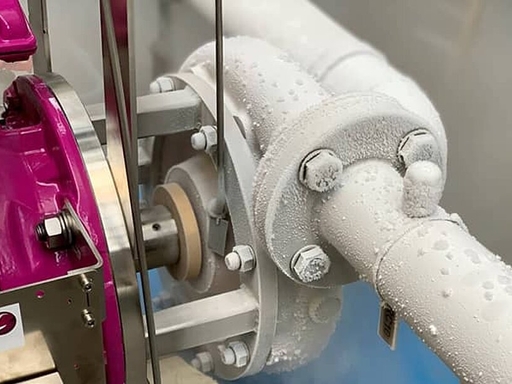

क्रायोजेनिक सेंट्रीफ्यूगल पंप हे एक विशेष द्रव वाहून नेणारे उपकरण आहे जे अति-कमी तापमान माध्यमांच्या वाहतुकीसाठी विकसित केले आहे, लागू मध्यम तापमान साधारणपणे -150 डिग्री सेल्सियसपेक्षा कमी आहे. सामान्य सेंट्रीफ्यूगल पंपांच्या तुलनेत, हे उपकरण विशेष क्रायोजेनिक सामग्री आणि अचूक सीलिंग संरचनांचा अवलंब करते, ज्यामध्ये उत्कृष्ट थर्मल शॉक प्रतिरोधकता आहे, ज्यामुळे द्रव नैसर्गिक वायू (एलएनजी), द्रव ऑक्सिजन, लिक्विड नायट्रोजन, लिक्विड नायट्रोजन, लिक्विड नायट्रोजन आणि कमी-तापमान द्रव वायूंचे सुरक्षित आणि कार्यक्षम वितरण शक्य होते.
कार्य तत्त्व
क्रायोजेनिक सेंट्रीफ्यूगल पंपचे मूलभूत ऑपरेटिंग तत्त्व हे पारंपारिक केंद्रापसारक पंपासारखेच आहे: ते केंद्रापसारक शक्ती निर्माण करण्यासाठी, कमी-तापमानाच्या द्रव माध्यमाला गती देण्यासाठी, यांत्रिक उर्जेचे द्रवपदार्थात रूपांतरित करण्यासाठी प्रेरक शक्तीच्या उच्च-गती रोटेशनवर अवलंबून असते आणि स्थिर गतिज उर्जेचे द्रवपदार्थ विसर्जनापर्यंत पोहोचते. शेवट त्यांच्यातील मुख्य फरक हा आहे की क्रायोजेनिक सेंट्रीफ्यूगल पंप द्रव नैसर्गिक वायूसाठी -162°C ते द्रव हीलियमसाठी -269°C पर्यंतच्या अति-कमी तापमानाच्या परिस्थितीशी स्थिरपणे जुळवून घेऊ शकतात.
1.विशेष क्रायोजेनिक साहित्य
पंप बॉडी आणि इंपेलर 304/316L स्टेनलेस स्टील, ॲल्युमिनियम मिश्र धातु आणि कांस्य यांसारख्या क्रायोजेनिक-प्रतिरोधक स्टील्सपासून बनलेले आहेत, जे कमी-तापमानाच्या वातावरणात थंड ठिसूळपणा दूर करण्यासाठी पुरेसा कडकपणा प्रदान करतात; पंप शाफ्ट उच्च-शक्तीच्या मिश्र धातुच्या स्टीलचा बनलेला आहे, जो तापमानातील फरक ताण आणि उच्च-गती ऑपरेशन भार सहन करू शकतो.
2.हाय-एंड सीलिंग सिस्टम
वाष्पशील कमी-तापमान मीडियाची गळती प्रभावीपणे रोखणे ही उपकरणांच्या सुरक्षित ऑपरेशनची गुरुकिल्ली आहे: चक्रव्यूहाचे सील सोपे आणि टिकाऊ असतात, दीर्घकालीन देखभाल-मुक्त ऑपरेशन सक्षम करतात; मेकॅनिकल सील आणि ड्राय गॅस सील बहुतेक द्रव नैसर्गिक वायू लोडिंग आणि अनलोडिंग परिस्थितीत वापरले जातात; सीलिंग ऍक्सेसरीज क्रायोजेनिक-प्रतिरोधक सामग्री जसे की पॉलिटेट्राफ्लुरोइथिलीन आणि लवचिक ग्रेफाइट बनविल्या जातात, कमी तापमानात क्रॅक आणि अपयश टाळण्यासाठी सामान्य रबर सील बदलतात.
3.अँटी-पोकळ्या निर्माण होणे ऑप्टिमाइझ केलेले डिझाइन
कमी-तापमान द्रव वायूंचे उत्कलन बिंदू अत्यंत कमी असतात आणि ते ऑपरेशन दरम्यान पोकळ्या निर्माण होण्याची शक्यता असते. उपकरणे लो नेट पॉझिटिव्ह सक्शन हेड (NPSH) ची रचना स्वीकारतात, ज्यामध्ये फ्रंट इंड्युसर आणि डबल-सक्शन इंपेलर असते जेणेकरुन इनलेट मिडीयम प्रेशर वाढवता येते, मूळ कारणापासून मध्यम बाष्पीभवन दडपता येते आणि पोकळ्या निर्माण होणे कमी होते.
4. थर्मल शॉक प्रतिरोध संरक्षण डिझाइन
उपकरणे जलद थंड होण्यापासून कठोरपणे प्रतिबंधित आहेत आणि अचानक तापमान बदलांमुळे शेल क्रॅक होऊ नये म्हणून मानकांनुसार हळूहळू पूर्व-थंड करणे आवश्यक आहे; हे उभ्या आणि क्षैतिज संरचनांमध्ये विभागलेले आहे. उभ्या बॅरल-प्रकारच्या क्रायोजेनिक सेंट्रीफ्यूगल पंप्समध्ये चांगले एक्झॉस्ट प्रभाव आणि कमी उष्णता वाहक असते, ज्यामुळे ते द्रवीभूत नैसर्गिक वायू उद्योगात मुख्य प्रवाहातील निवड बनतात.
क्रायोजेनिक सेंट्रीफ्यूगल पंप अनेक उच्च श्रेणीतील औद्योगिक क्षेत्रांमध्ये अपरिहार्य आहेत, त्यापैकी द्रवीभूत नैसर्गिक वायू (LNG) उद्योग सध्या सर्वात मोठी मागणी असलेली बाजारपेठ आहे.
टाकी मध्यम हस्तांतरण, जहाज लोडिंग आणि अनलोडिंग आणि टँक ट्रक भरण्यासाठी एलएनजी प्राप्त केंद्रांमध्ये मोठ्या प्रमाणावर वापरले जाते; जड वाहने आणि जहाजांना स्वच्छ ऊर्जा इंधन पुरवण्यासाठी ते नैसर्गिक वायू इंधन भरण्याच्या केंद्रांसह सुसज्ज आहे.
हवा पृथक्करण उपकरणांचे मुख्य आधार घटक म्हणून, ते द्रव ऑक्सिजन, द्रव नायट्रोजन आणि द्रव आर्गॉन, लोह आणि स्टील वितळणे, वैद्यकीय ऑक्सिजन पुरवठा, अर्धसंवाहक उत्पादन तसेच द्रव कार्बन डायऑक्साइड कॅप्चर, स्टोरेज आणि वाहतूक करण्यासाठी वापरले जाते.
रॉकेट प्रणोदक (द्रव ऑक्सिजन, द्रव हायड्रोजन) हस्तांतरित करणे आणि भरणे आणि एरोस्पेस अचूक भागांच्या कमी-तापमान चाचण्यांसाठी द्रव नायट्रोजन अभिसरण वितरण प्रदान करणे यासाठी जबाबदार आहे.
हायड्रोजन ऊर्जा साठवण आणि नवीन ऊर्जा सहाय्यक प्रकल्पांसाठी मुख्य उपकरणे म्हणून काम करत, हायड्रोजन इंधन भरण्याच्या स्टेशनवर द्रव हायड्रोजनच्या साठवण आणि वाहतूक आणि संदेशवहन परिस्थितीशी जुळवून घेतले.
एलएनजी-चालित जहाजांसाठी कोर इंधन पुरवठा पंप म्हणून, जहाजांसाठी स्वच्छ ऊर्जेचा स्थिर पुरवठा सुनिश्चित करणे.
| तुलना आयटम | क्रायोजेनिक सेंट्रीफ्यूगल पंप | सकारात्मक विस्थापन क्रायोजेनिक पंप |
|---|---|---|
| वितरण प्रवाह | मोठा प्रवाह वितरण | लहान आणि मध्यम प्रवाह वितरण |
| कामाचा दबाव | मध्यम दाब | अति-उच्च दाब |
| ऑपरेटिंग कार्यक्षमता | मोठ्या प्रवाहाच्या परिस्थितीत उच्च कार्यक्षमता | मोठ्या प्रवाह ऑपरेशन अंतर्गत कमी कार्यक्षमता |
| देखभाल अडचण | साधी रचना आणि सोपी देखभाल | अनेक अंतर्गत भाग आणि जटिल देखभाल |
| लागू परिस्थिती | एलएनजी हस्तांतरण, मोठी टाकी वितरण | लहान प्रवाह आणि उच्च दाब द्रव हायड्रोजन, द्रव ऑक्सिजन वितरण |
प्रश्न: क्रायोजेनिक सेंट्रीफ्यूगल पंप किती कमी तापमान सहन करू शकतो?
A: पारंपारिक मॉडेल्सची लागू तापमान श्रेणी -150°C ते -269°C आहे, आणि विशेष LNG क्रायोजेनिक सेंट्रीफ्यूगल पंप्सचा रेट केलेला तापमान प्रतिकार -162°C पर्यंत पोहोचू शकतो.
प्रश्न: उभ्या आणि क्षैतिज क्रायोजेनिक सेंट्रीफ्यूगल पंपांमधील निवड कशी करावी?
उ: वर्टिकल बॅरल-प्रकारचे क्रायोजेनिक सेंट्रीफ्यूगल पंप चांगले एक्झॉस्ट इफेक्ट आणि मजबूत थर्मल इन्सुलेशन कामगिरी करतात आणि मोठ्या प्रमाणात एलएनजी वितरण प्रकल्पांसाठी प्राधान्य दिले जाते; क्षैतिज पंप संरचनेत कॉम्पॅक्ट असतात आणि मुख्यतः लहान कमी-दाब कमी-तापमान वितरण परिस्थितीसाठी वापरले जातात.
प्रश्न: क्रायोजेनिक सेंट्रीफ्यूगल पंपमध्ये पोकळ्या निर्माण होणे प्रभावीपणे कसे रोखायचे?
A: पुरेशा इनलेट सक्शन प्रेशरची खात्री करा, मध्यम इंड्युसर स्थापित करा आणि पोकळ्या निर्माण समस्या प्रभावीपणे टाळण्यासाठी इनलेट पाइपलाइन फिल्टर नियमितपणे स्वच्छ करा.
क्रायोजेनिक सेंट्रीफ्यूगल पंप हे कमी-तापमानातील द्रव वायूंच्या सुरक्षित वितरणासाठी मुख्य उपकरणे आहेत, जे द्रवरूप नैसर्गिक वायू, हायड्रोजन ऊर्जा आणि औद्योगिक वायू यांसारख्या स्वच्छ ऊर्जा उद्योगांच्या स्थिर विकासाला सर्वसमावेशकपणे समर्थन देतात. जागतिक स्वच्छ ऊर्जेच्या मागणीत सतत वाढ होत असल्याने, क्रायोजेनिक सेंट्रीफ्यूगल पंप्सची बाजारपेठेतील स्थिती आणि अनुप्रयोगाची व्याप्ती सतत विस्तारत राहील.टेफिकोग्राहकांना उत्कृष्ट क्रायोजेनिक फ्लुइड सोल्यूशन्स प्रदान करण्यासाठी नेहमीच वचनबद्ध आहे. आम्ही खरेदी करताना उच्च-गुणवत्तेची क्रायोजेनिक-प्रतिरोधक सामग्री, कार्यक्षम अँटी-पोकळ्या निर्माण करणारी रचना आणि कमी-तोटा सीलिंग कॉन्फिगरेशनला प्राधान्य देण्याची जोरदार शिफारस करतो.
