सामान्य फ्लशिंग योजनांचे तपशीलवार स्पष्टीकरण 1/11/53A/53B

औद्योगिक द्रव प्रणाली (जसे की पंप, वाल्व्ह, पाइपलाइन, हीट एक्सचेंजर्स आणि इतर उपकरणे) स्थापित करणे, चालू करणे, देखभाल करणे आणि देखभाल करणे यांमध्ये, फ्लशिंग योजना ही प्रणालीमधील अशुद्धता (वेल्ड स्लॅग, गंज, धूळ, तेलाचे डाग) काढून टाकण्यासाठी आणि उपकरणांचे सुरक्षित ऑपरेशन सुनिश्चित करण्यासाठी मुख्य प्रक्रिया आहे.

I. योजना 1: सिंगल-लूप स्ट्रेट-थ्रू फ्लशिंग (मूलभूत युनिव्हर्सल प्रकार)

1. मुख्य व्याख्या

प्लॅन 1 ला कोणत्याही बाह्य पाइपलाइनची आवश्यकता नाही. ती यांत्रिक सीलसाठी अंतर्गत फ्लशिंग पाइपलाइन म्हणून काम करते. प्लॅन 11 च्या विपरीत, फ्लशिंग पाइपलाइन वातावरणाच्या संपर्कात येत नाही, अशा प्रकारे उच्च-स्निग्धता द्रव कमी तापमानात गोठवण्यापासून/पॉलिमराइज होण्यापासून प्रतिबंधित करते.

2. लागू परिस्थिती

• सहसा क्षैतिज पंपांसाठी वापरले जाते.
• उच्च-स्निग्धता द्रव जे घट्ट होणे, घनता किंवा पॉलिमरायझेशनसाठी प्रवण असतात.
• ANSI पंपांसाठी अधिक योग्य.

3. खबरदारी

• फ्लशिंग फ्लुइडचा प्रवाह दर यांत्रिक सील चेंबरमधून उष्णता काढून टाकण्यासाठी पुरेसा असणे आवश्यक आहे.
• प्लॅन 11 च्या विपरीत, फ्लशिंग फ्लुइड क्वचितच सील फेसकडे निर्देशित केले जाते.
• गलिच्छ उत्पादनांसाठी शिफारस केलेली नाही, कारण ते फ्लशिंग पाइपलाइन सहजपणे रोखू शकतात.
• उभ्या पंपांना लागू नाही.

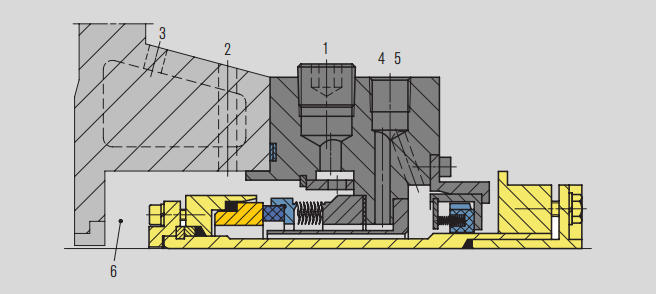

सील चेंबर तपशील

1. फ्लशिंग पोर्ट (एफ), प्लग केलेले (भविष्यातील संभाव्य प्रवाही द्रवपदार्थ किंवा उभ्या पंपांच्या बाहेर काढण्यासाठी)
2. व्हेंट पोर्ट (V), आवश्यक असल्यास
3. गरम/कूलिंग इनलेट (HI किंवा CI), हीटिंग/कूलिंग आउटलेट (HO किंवा CO), आवश्यक असल्यास
4. थंड पाण्याचा प्रवाह दर (Q)
5. ड्रेन पोर्ट (D)
6. सील चेंबर

II.

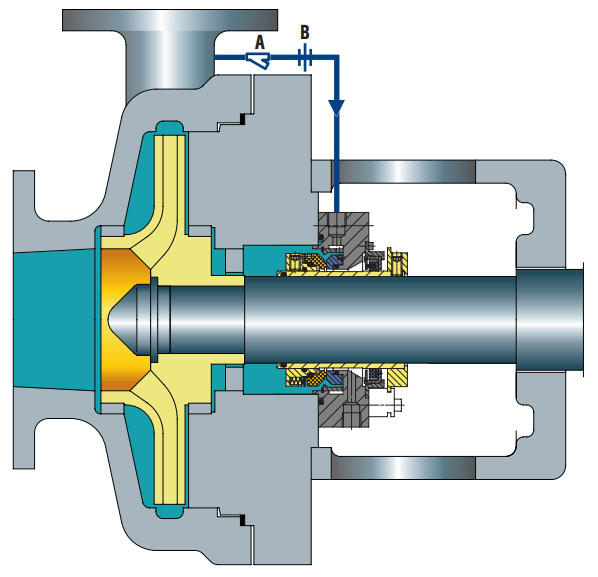

1. मुख्य व्याख्या

• सर्व सिंगल सीलसाठी डीफॉल्ट फ्लशिंग योजना.
• क्षैतिज पंपांसाठी फ्लशिंग आणि सेल्फ-व्हेंटिंग प्लॅन म्हणून काम करते.
• सील चेंबरमध्ये अतिरिक्त बाष्प दाब मार्जिन तयार करण्यास मदत करते.
• फ्लशिंग फ्लुइडचा प्रवाह यांत्रिक सीलपर्यंत मर्यादित करण्यासाठी फ्लो कंट्रोल ऑरिफिसेस वापरते.
• कूलिंग आणि स्नेहन अधिक प्रभावी करण्यासाठी वितरित फ्लशिंग वापरते.

2. लागू परिस्थिती

• पंप डिस्चार्ज पोर्ट आणि सील चेंबर प्रेशर यांच्यातील दबाव फरक कमी असताना वगळता सर्व सामान्य हेतूंसाठी सामान्यतः योग्य.

3. खबरदारी

• हाय-हेड ऍप्लिकेशन्ससाठी, छिद्रांचा आकार आणि/किंवा छिद्रांची संख्या अत्यंत काळजीपूर्वक मोजली जाणे आवश्यक आहे.
• घशातील बुशिंग क्लिअरन्स आणि छिद्राचा आकार एकत्रितपणे फ्लशिंग फ्लुइड सीलमध्ये योग्यरित्या वाहू शकेल याची खात्री करतात.
• डिस्चार्ज पोर्ट आणि सील चेंबर प्रेशरमधील फरक नेहमी तपासा.
• घन पदार्थ, अपघर्षक किंवा सहजपणे पॉलिमराइज करण्यायोग्य पदार्थ असलेले माध्यम टाळावे.
• ओरिफिस प्लेटच्या क्लोजिंगची पुष्टी पाइपलाइनच्या पृष्ठभागाचे तापमान तपासून केली जाऊ शकते.

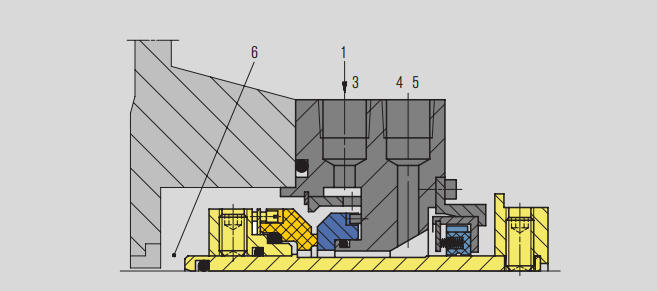

सील चेंबर तपशील

1.पंपाच्या उच्च-दाब क्षेत्रापासून (पंप डिस्चार्ज किंवा पंप डिस्चार्ज पाइपलाइन)
3.फ्लशिंग पोर्ट (F)
४.कूलर (प्र)
5. ड्रेन पोर्ट (D)
6.सील चेंबर

ऑपरेटिंग तापमानात आवश्यक अलगाव दाब प्राप्त करण्यासाठी मूत्राशय डायाफ्राम योग्य दाबाने प्री-चार्ज असल्याची खात्री करा.

III.

1. मुख्य व्याख्या

• टाकीचे दाब कमी झाल्याशिवाय पंप केलेले माध्यम वातावरणात गळती करणार नाही.
• प्रेशरायझेशनसाठी नायट्रोजन स्त्रोत आवश्यक आहे.
• उष्णता काढून टाकण्यासाठी टाकीच्या आत किंवा बाहेर कूलिंग कॉइल प्रदान करते.
• अडथळा द्रवाचे परिसंचरण सुनिश्चित करण्यासाठी अंतर्गत अभिसरण उपकरण वापरते.
• अडथळा द्रव आतील सील चेहर्याद्वारे प्रक्रियेच्या माध्यमात प्रवेश करतो.

2. लागू परिस्थिती

• कामाच्या परिस्थितीसाठी योग्य जेथे उत्पादन माध्यम पातळ करण्याची परवानगी आहे.
• कामाच्या परिस्थितीसाठी योग्य जेथे माध्यम आतील सील चेहर्यासाठी स्नेहन प्रदान करू शकत नाही.
• 16 बार (232 psi) पर्यंत अलगाव दाब असलेल्या परिस्थितींसाठी योग्य.

3. खबरदारी

• स्त्रोत दाब आवश्यक अलगाव दाबापेक्षा जास्त असल्याची खात्री करा.
• उपकरणे सुरू करण्यापूर्वी सिस्टम व्हेंट करा.
• सीलच्या इनलेट आणि आउटलेट पाइपलाइनच्या तापमानाचे निरीक्षण करा.
• स्टोरेज टँकच्या द्रव पातळीत घट आतील आणि/किंवा बाहेरील सीलची गळती दर्शवते.
• सील चेंबरच्या दाबापेक्षा पृथक्करण दाब नेहमी किमान 1.4 बार (20 psi) जास्त असल्याची खात्री करा.
• कामाच्या परिस्थितीसाठी योग्य जेथे माध्यम आतील सील चेहर्यासाठी स्नेहन प्रदान करू शकत नाही.
• उत्पादन माध्यम दूषित होण्यास परवानगी आहे की नाही याची प्रक्रिया अभियंत्याशी पुष्टी करा.
• अलगाव द्रव आणि पंपद्वारे पंप केलेले माध्यम यांच्यातील सुसंगतता सुनिश्चित करा.

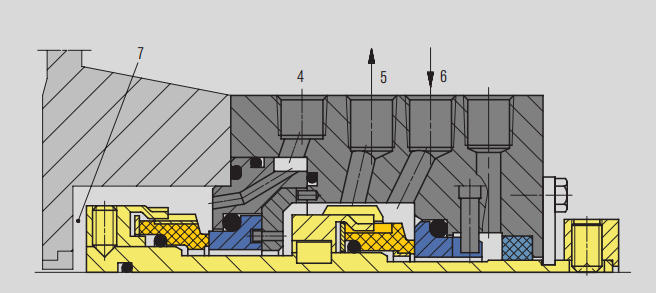

सील चेंबर तपशील

४.फ्लशिंग (एफ)

5.लिक्विड बॅरियर आउटलेट (LBO)

6.लिक्विड बॅरियर इनलेट (LBI)

7.सील चेंबर

IV.

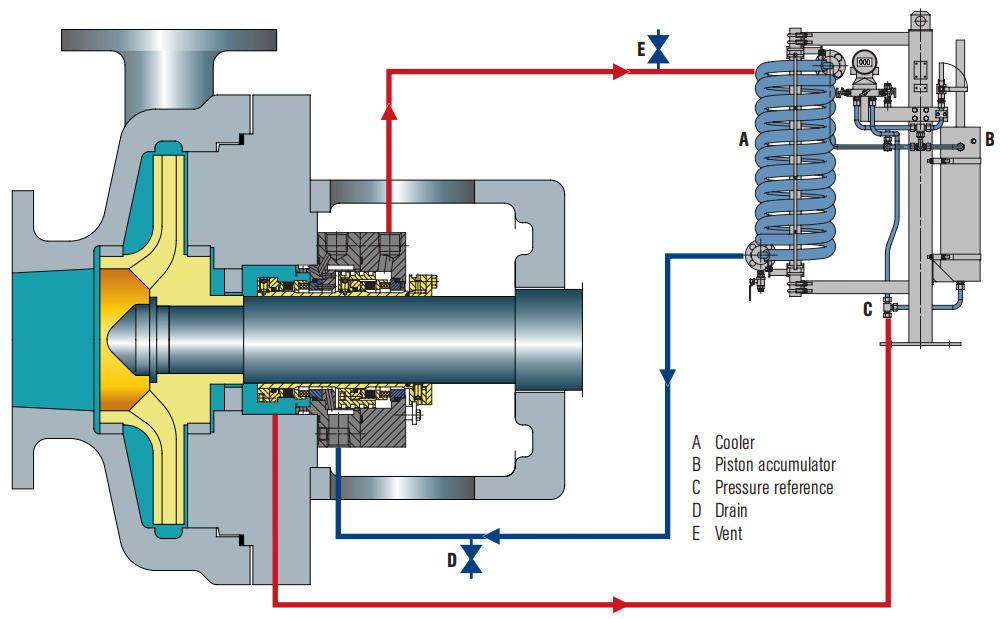

1. मुख्य व्याख्या

• अडथळा द्रव आणि नायट्रोजन एका डायाफ्रामद्वारे वेगळे केले जातात, जे प्लान 53A प्रमाणे नायट्रोजन आणि अडथळा द्रव यांचे मिश्रण प्रभावीपणे रोखू शकतात.
• मूत्राशयाचा दाब कमी झाल्याशिवाय पंप केलेले माध्यम सामान्यत: वातावरणात गळत नाही.
• एक स्वतंत्र प्रणाली म्हणून, त्याची उच्च विश्वासार्हता आहे आणि कायमस्वरूपी नायट्रोजन स्त्रोत आणि बाह्य दाब आवश्यक नाही.
• उष्णता पुनर्प्राप्ती पाणी किंवा एअर कूलरद्वारे केली जाते.
• अडथळा द्रव आतील सील चेहर्याद्वारे प्रक्रियेच्या माध्यमात प्रवेश करतो.

2. लागू परिस्थिती

• कामाच्या परिस्थितीसाठी योग्य जेथे उत्पादन माध्यम पातळ करण्याची परवानगी आहे.
• कामाच्या परिस्थितीसाठी योग्य जेथे माध्यम आतील सील चेहरा फ्लश करू शकत नाही.
• आवश्यक दाबाने सतत आणि स्थिर नायट्रोजन स्त्रोत मिळविण्याच्या अक्षमतेमुळे प्लॅन 53A स्वीकारले जाऊ शकत नाही अशा कामकाजाच्या परिस्थितीसाठी योग्य.
• 16 बार (232 psi) पेक्षा जास्त पृथक्करण दाब आणि योजना 53A स्वीकारले जाऊ शकत नाही अशा अनुप्रयोग परिस्थितींसाठी योग्य.

3. खबरदारी

• उत्पादन माध्यम दूषित होण्यास परवानगी आहे की नाही याची प्रक्रिया अभियंत्याशी पुष्टी करा.
• अलगाव द्रव आणि पंप केलेले माध्यम यांच्यातील सुसंगतता सत्यापित करा.
• ऑपरेटिंग तापमानात आवश्यक अलगाव दाब प्राप्त करण्यासाठी मूत्राशय डायाफ्राम योग्य दाबाने प्री-चार्ज असल्याची खात्री करा.
• उपकरणे सुरू करण्यापूर्वी सिस्टम व्हेंट करा.
• सीलच्या इनलेट आणि आउटलेट पाइपलाइनच्या तापमानाचे निरीक्षण करा.
• सील चेंबरच्या दाबापेक्षा पृथक्करण दाब नेहमी किमान 1.4 बार (20 psi) जास्त असल्याची खात्री करा.
• Bir çox operatorların üzü olan fundamental sual, çətin mayeləri daimi istismar və enerji tullantıları olmadan etibarlı şəkildə necə hərəkət etdirməkdir.

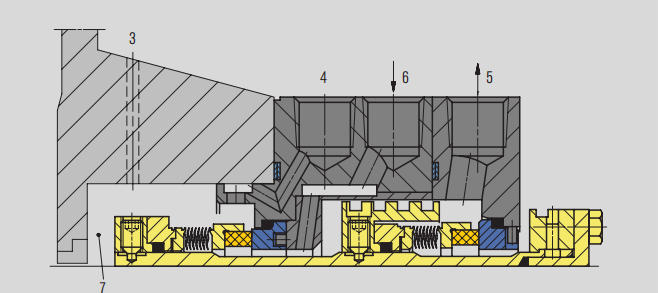

सील चेंबर तपशील

3.प्रेशर संदर्भ बिंदू

४.फ्लशिंग (एफ)

5.लिक्विड बॅरियर आउटपुट (LBO)

6.लिक्विड बॅरियर इनपुट (LBI)

7.सील चेंबर

निष्कर्ष
