"आमच्या पंपाने मोटार पुन्हा जळाली!"
"या महिन्यात पाण्याच्या पंपांचे विजेचे बिल हास्यास्पदरित्या जास्त आहे. आम्ही चुकीचा पंप निवडला का?"
"नवीन पंप स्थापित केल्यानंतर, प्रवाह दर फक्त डिझाइन आवश्यकता पूर्ण करू शकत नाही ..."
पाणी पुरवठा, रासायनिक अभियांत्रिकी, HVAC आणि इतर क्षेत्रातील या वारंवार येणाऱ्या समस्या अनेकदा सेंट्रीफ्यूगल पंपच्या कोर "इंस्ट्रक्शन मॅन्युअल"—कार्यक्षमता वक्र चुकीच्या वाचन किंवा दुर्लक्ष केल्यामुळे उद्भवतात. उद्योगात मोठ्या प्रमाणावर वापरले जाणारे मुख्य उपकरणे म्हणून, कार्यक्षमतेमध्ये प्रत्येक 1% वाढ होतेकेंद्रापसारक पंपमोठ्या प्रमाणावरील प्रकल्पाच्या परिचालन खर्चात हजारो किंवा लाखो युआनची वार्षिक बचत याचा अर्थ असा होऊ शकतो.
हा लेख तुम्हाला पंप वक्रांचा अर्थ कसा लावायचा हे शिकवेल, फक्त ते कसे वाचायचे ते सांगणार नाही तर इष्टतम खरेदी आणि ऑपरेशन आणि देखभाल निर्णय घेण्यासाठी त्यांचा वापर कसा करायचा हे देखील सांगेल.

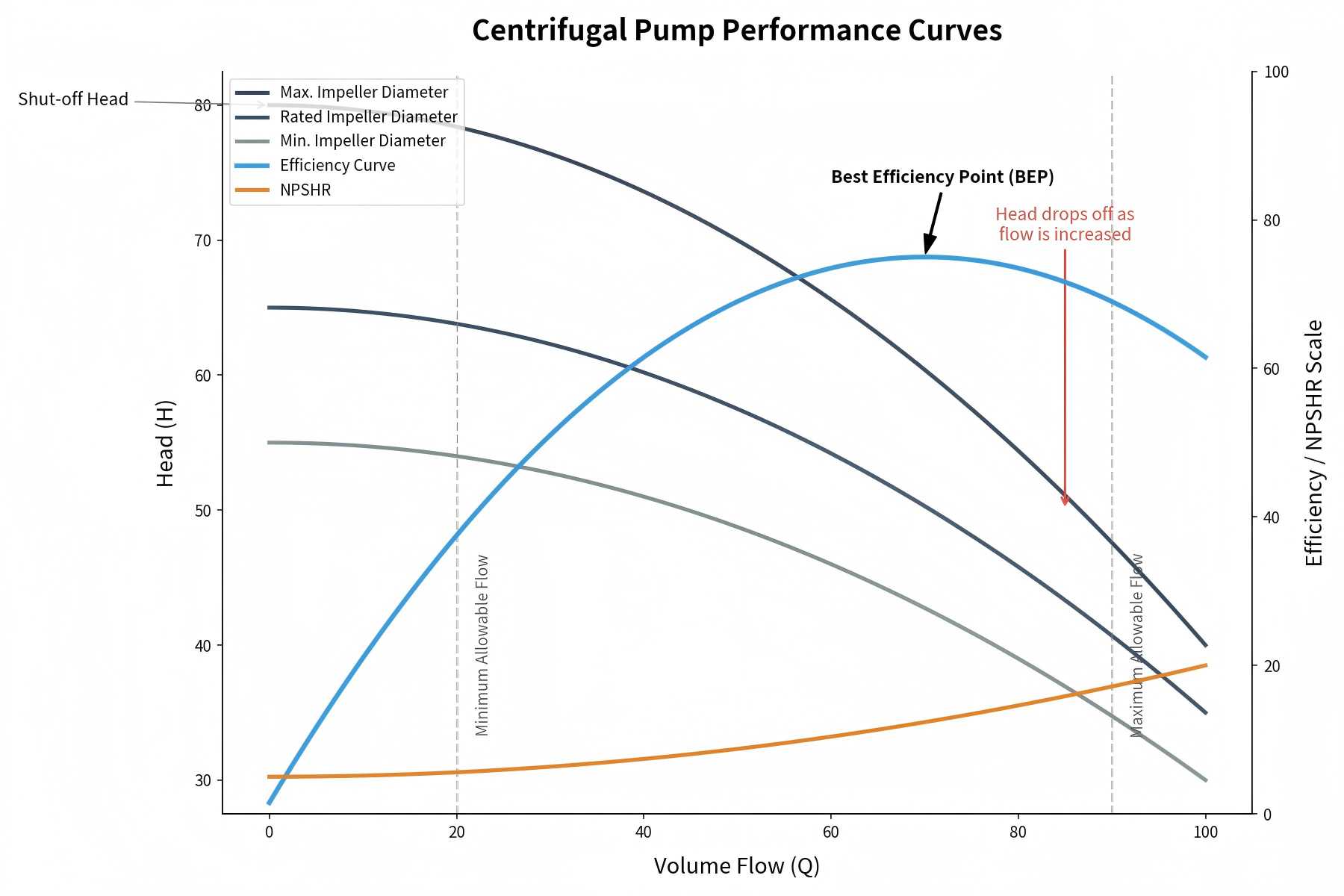

हेड-फ्लो वक्र (H-Q वक्र) हा पंप वक्रचा सर्वात मूलभूत भाग आहे. हे पंपचे डोके (पंप ज्या उंचीपर्यंत द्रव उचलू शकते) आणि प्रवाह दर (पंपद्वारे प्रति युनिट वेळेत वितरित द्रवपदार्थाचे प्रमाण) यांच्यातील संबंध दर्शवते. सामान्यतः, डोके उभ्या अक्षावर (Y-अक्ष) आणि क्षैतिज अक्षावर (X-अक्ष) प्रवाह दर प्लॉट केले जाते.
H-Q वक्र वरून एक महत्त्वाचा निष्कर्ष काढला जाऊ शकतो: प्रवाह दर वाढल्याने, डोके हळूहळू कमी होते. याचे कारण असे की इंपेलर आणि पंप केसिंगमधून अधिक द्रवपदार्थ जातो, पंपच्या आत द्रव घर्षण आणि गोंधळ तीव्र होतो, परिणामी डोके कमी होते. उदाहरणार्थ, पंप 50 गॅलन प्रति मिनिट (gpm) च्या प्रवाह दराने 100 फूट डोके निर्माण करू शकतो, तर जेव्हा प्रवाह दर 75 gpm पर्यंत वाढतो तेव्हा डोके 80 फूटांपर्यंत खाली येते—हे संबंध वक्र वर स्पष्टपणे दृश्यमान आहे.
पॉवर-फ्लो कर्व (P-Q वक्र) पंपचा वीज वापर आणि प्रवाह दर यांच्यातील स्थिर वेगाने संबंध दर्शवितो. उर्जेचा वापर (अश्वशक्ती किंवा किलोवॅटमध्ये) उभ्या अक्षावर आणि प्रवाह दर क्षैतिज अक्षावर प्लॉट केला जातो.
H-Q वक्र विपरीत, P-Q वक्र वरचा कल दर्शवितो: प्रवाह दर वाढल्याने वीज वापर वाढतो. याचे कारण असे की पंपला अधिक द्रव वितरीत करण्यासाठी आणि जास्त घर्षण आणि अशांतता दूर करण्यासाठी अधिक प्रयत्न करावे लागतात. पंप मोटर निवडीसाठी हा वक्र समजून घेणे महत्त्वाचे आहे-मोटार कमी आकाराची असल्यास, ते उच्च-प्रवाह परिस्थितीत ओव्हरलोड होऊ शकते; मोठ्या आकाराचे असल्यास, यामुळे उर्जेचा अपव्यय होईल.
कार्यक्षमता-प्रवाह वक्र (E-Q वक्र) वेगवेगळ्या प्रवाह दरांवर पंपची कार्यक्षमता प्रतिबिंबित करते. कार्यक्षमता (टक्केवारी म्हणून व्यक्त) उभ्या अक्षावर प्लॉट केली जाते आणि क्षैतिज अक्षावर प्रवाह दर. हा वक्र ऊर्जा वापर कमी करण्यासाठी महत्त्वाचा आहे, कारण तो प्रवाह दर दर्शवितो ज्यावर पंप जास्तीत जास्त कार्यक्षमतेने चालतो.
कार्यक्षमता वक्र सामान्यतः "टेकडीच्या आकाराचा" असतो: प्रवाह दर वाढल्याने कार्यक्षमता शिखरावर जाते, नंतर प्रवाह दर वाढत असताना हळूहळू कमी होते. या वळणाच्या शिखराला सर्वोत्कृष्ट कार्यक्षमता बिंदू (BEP) म्हणतात - खाली तपशीलवार वर्णन केले आहे.
पंप वक्र वाचणे म्हणजे केवळ तीन उप-वक्र ओळखणे नव्हे तर पंप कार्यप्रदर्शन निर्धारित करणारे महत्त्वाचे डेटा पॉइंट्स समजून घेणे. खाली लक्ष केंद्रित करण्यासाठी मुख्य घटक आहेत:
सर्वोत्तम कार्यक्षमता पॉइंट (बीईपी) हा प्रवाह दर आणि हेड यांचे संयोजन आहे ज्यावर पंप जास्तीत जास्त कार्यक्षमतेने चालतो, जो E-Q वक्रचा शिखर आहे आणि पंपचा सर्वात किफायतशीर ऑपरेटिंग पॉइंट आहे. पंप निवडताना, मॉडेलला प्राधान्य द्या जेथे सिस्टमचा आवश्यक ऑपरेटिंग पॉइंट (फ्लो रेट + हेड) शक्य तितक्या BEP च्या जवळ आहे.
बीईपीपासून दूर पंप चालवल्याने ऊर्जेचा वापर वाढतो, इंपेलर आणि मोटरचा वेग वाढतो आणि पंप सेवा आयुष्य कमी होते. उदाहरणार्थ, 60 जीपीएमशी संबंधित बीईपी असलेला पंप 30 जीपीएम (अर्धा बीईपी प्रवाह दर) वर कार्यरत असताना 20%-30% कार्यक्षमता कमी होऊ शकतो आणि अकाली बिघाड होऊ शकतो.
ऑपरेटिंग रेंज (परफॉर्मन्स रेंज म्हणूनही ओळखली जाते) प्रवाह दर आणि हेड इंटरव्हलचा संदर्भ देते ज्यामध्ये पंप इम्पेलर, मोटर किंवा इतर घटकांना इजा न करता सुरक्षितपणे ऑपरेट करू शकतो. ही श्रेणी पंपच्या किमान/जास्तीत जास्त प्रवाह दर आणि डोक्याद्वारे परिभाषित केली जाते आणि ती थेट H-Q वक्र वर पाहिली जाऊ शकते.
सुरक्षित ऑपरेटिंग रेंज सुनिश्चित करण्यासाठी उत्पादक विशेषत: BEP च्या 70%-120% आत पंप चालवण्याची शिफारस करतात. या श्रेणीबाहेर काम केल्याने पोकळ्या निर्माण होणे, जास्त कंपन, मोटर ओव्हरहाटिंग आणि इतर समस्या उद्भवू शकतात.
शट-ऑफ हेड हे पंप शून्य प्रवाहावर निर्माण करू शकणारे जास्तीत जास्त हेड आहे (म्हणजे, डिस्चार्ज वाल्व बंद असताना), जे H-Q वक्र आणि अनुलंब अक्ष (Y-axis) चे छेदनबिंदू आहे. सिस्टम डिझाइनसाठी शट-ऑफ हेड समजून घेणे महत्त्वाचे आहे- जर सिस्टीमचे स्थिर हेड पंपच्या शट-ऑफ हेडपेक्षा जास्त असेल, तर पंप द्रव वितरित करण्यात अयशस्वी होईल.
जास्तीत जास्त प्रवाह दर हा पंप शून्य हेडवर (म्हणजे कोणताही प्रवाह प्रतिरोध नसलेला) जास्तीत जास्त प्रवाह देऊ शकतो, जो H-Q वक्र आणि क्षैतिज अक्ष (X-axis) यांचा छेदनबिंदू आहे. हे मूल्य आपल्याला पंप सिस्टमची जास्तीत जास्त प्रवाहाची मागणी पूर्ण करू शकतो की नाही हे निर्धारित करण्यात मदत करते.
नेट पॉझिटिव्ह सक्शन हेड (NPSH) हे पोकळ्या निर्माण होण्यापासून रोखण्यासाठी एक प्रमुख मापदंड आहे—एक विध्वंसक घटना ज्यामध्ये अपुरा सक्शन दाब, पंप घटकांना हानी पोहोचवल्यामुळे द्रवपदार्थात बाष्पाचे फुगे तयार होतात. NPSH हा पंप सक्शनमधील द्रव दाब आणि द्रवपदार्थाचा बाष्प दाब यांच्यातील फरक आहे.
बहुतेक पंप वक्रांमध्ये NPSH वक्र समाविष्ट असते, जे वेगवेगळ्या प्रवाह दरांवर पोकळ्या निर्माण न करता चालवण्यासाठी पंपसाठी आवश्यक किमान NPSH दर्शविते. पोकळ्या निर्माण होण्यापासून टाळण्यासाठी, प्रणालीचे उपलब्ध NPSH पंपला आवश्यक असलेल्या NPSH पेक्षा जास्त असणे आवश्यक आहे.
सर्व पंप वक्रांचा आकार सारखा नसतो—त्यांचा आकार पंप डिझाइनवर अवलंबून असतो आणि भिन्न वक्र आकार भिन्न अनुप्रयोग परिस्थितीस अनुकूल असतात. खाली तीन सर्वात सामान्य पंप वक्र आकार आहेत:
उंच वक्र असे सूचित करते की पंप कमी प्रवाह दराने उच्च डोके निर्माण करू शकतो. बॉयलर फीड सिस्टम, उच्च-दाब साफसफाई किंवा पातळ पाईप्स किंवा उच्च-प्रतिरोधक प्रणालींमधून द्रव जातो अशा औद्योगिक प्रक्रियांसारख्या उच्च-दाब अनुप्रयोगांसाठी या प्रकारचे वक्र योग्य आहे.
सपाट वक्र म्हणजे पंप कमी डोक्यावर उच्च प्रवाह देऊ शकतो. हे मोठ्या-प्रवाह, कमी-प्रतिरोधक अनुप्रयोगांसाठी आदर्श आहे जसे की सिंचन प्रणाली, कूलिंग टॉवर किंवा नगरपालिका पाणीपुरवठा प्रणाली.
वेगाने खाली येणारा वक्र पंप कमी प्रवाह दराने पोकळ्या निर्माण होण्यास प्रवण आहे असे सूचित करते. अशा पंपांना कार्यक्षमतेने ऑपरेट करण्यासाठी उच्च उपलब्ध NPSH ची आवश्यकता असते आणि ते स्थिर प्रवाह दर आणि पुरेसा सक्शन दाब असलेल्या अनुप्रयोगांसाठी योग्य असतात.
पंप वक्रांचा पूर्ण वापर करण्यासाठी, या व्यावहारिक टिपांचे अनुसरण करा - ते तुम्हाला योग्य पंप निवडण्यात आणि त्याचे कार्यप्रदर्शन ऑप्टिमाइझ करण्यात मदत करतील:
योग्य निवडण्यासाठीकेंद्रापसारक पंप, प्रथम सिस्टम आवश्यकता स्पष्ट करा, नंतर पंप वक्र वापरून पंप कार्यक्षमतेसह आवश्यकता जुळवा. खाली एक चरण-दर-चरण मार्गदर्शक आहे:
योग्य पंप निवडल्यानंतर, खर्च कमी करण्यासाठी आणि सेवा आयुष्य वाढवण्यासाठी तुम्ही पंप वक्र वापरून त्याचे कार्यप्रदर्शन ऑप्टिमाइझ करू शकता. खाली मुख्य धोरणे आहेत:
