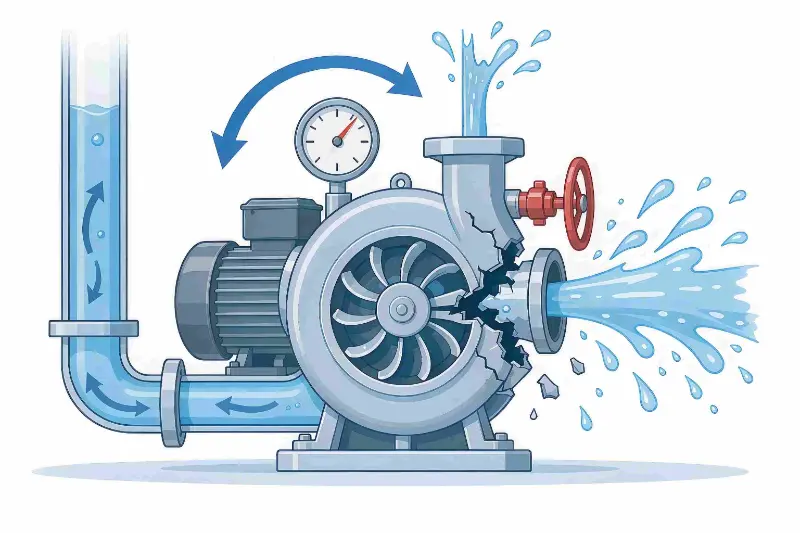

आकृती: डिस्चार्ज व्हॉल्व्ह बंद झाल्यामुळे बंद-वाल्व्ह प्रेशर बिल्डअपचे योजनाबद्ध, परिणामी पंप आवरण फुटणे आणि मध्यम बाहेर काढणे
बहुतेक पंप बॉडी फुटणे हे डेड-हेडिंग (बंद-वाल्व्ह प्रेशर बिल्डअप), चुकीचे रिमोट स्टार्ट-अप आणि स्वयंचलित इंटरलॉकच्या अपयशामुळे उद्भवते. हा लेख मॅन्युअल, रिमोट आणि ऑटोमॅटिक स्टार्ट/स्टॉप परिस्थितींना संबोधित करतो जेणेकरुन व्हॉल्व्ह पडताळणी, ऑपरेटिंग प्रक्रिया आणि इन्स्ट्रुमेंटेशन इंटरलॉक मेंटेनन्सचे स्पष्टीकरण दिले जाईल, ज्यामुळे प्रतिबंध होतोकेंद्रापसारक पंपओव्हरप्रेशर फुटण्याच्या घटना.टेफिकोकेंद्रापसारक पंप ऑपरेशनल सुरक्षेला नेहमीच प्राधान्य दिले आहे आणि पंप बॉडी फुटण्याच्या धोक्यांसाठी संपूर्ण सुरक्षित ऑपरेशन आणि देखभाल मार्गदर्शन प्रदान करते. मूलभूतपणे अशा घटना टाळण्यासाठी, एकट्या हार्डवेअर संरक्षणावर अवलंबून राहू शकत नाही; व्हॉल्व्ह पडताळणी, रिमोट कन्फर्मेशन आणि ऑटोमॅटिक इंटरलॉक व्यवस्थापन प्रत्येक स्टार्ट/स्टॉप ऑपरेशनवर लागू केले जाणे आवश्यक आहे.
डेड-हेडिंग (बंद व्हॉल्व्हच्या विरूद्ध कार्य करणे) हे बहुसंख्य पंप बॉडी फुटण्याचे मूळ कारण आहे आणि स्वयंचलित नियंत्रण प्रणाली हा धोका वाढवतात:
लहान-ते-मध्यम-आकाराच्या रासायनिक कच्च्या मालाच्या साठवण टाकीच्या सुविधेवर, स्टोरेज-टँक ट्रान्सफर सेंट्रीफ्यूगल पंपची देखभाल पूर्ण झाल्यानंतर, देखभाल कर्मचाऱ्यांनी उपकरणे पुनर्संचयित केली परंतु डिस्चार्ज व्हॉल्व्ह उघडण्यास विसरले, त्यानंतर पंप स्वयंचलित मोडवर स्विच केला. टँक लेव्हल सिग्नलच्या आधारे पंप सुरू झाला आणि आपोआप थांबला, साइटवर कोणीही नाही. जेव्हा टाकीची पातळी सेट ट्रिगर मूल्यापर्यंत वाढली, तेव्हा PLC प्रणालीने आपोआप सेंट्रीफ्यूगल पंप सुरू केला. सीलबंद पंप चेंबरमधील द्रव इम्पेलरद्वारे सतत हालत होता; अवघ्या 90 सेकंदात मध्यम वेगाने गरम होऊन वाष्पीकरण झाले आणि पंपाच्या आतील दाब चढत राहिला. प्लांटचा लो-फ्लो इंटरलॉक दोन वर्षांहून अधिक काळ कॅलिब्रेट केलेला नसल्यामुळे, त्याचा सेन्सर जप्त झाला आणि अयशस्वी झाला आणि कोणतेही शटडाउन संरक्षण ट्रिगर झाले नाही. अखेरीस पंपचे आवरण फुटले आणि उच्च-तापमानाचे माध्यम बाहेरून फवारले, ज्यामुळे साइटवरील उपकरणे नष्ट झाली आणि आपत्कालीन उत्पादन-लाइन बंद करणे भाग पडले, परिणामी मोठ्या प्रमाणात दुरुस्ती आणि डाउनटाइम नुकसान झाले. घटनेनंतरच्या तपासणी अहवालात दोन मूळ कारणे ओळखली गेली: देखभालीनंतर जागेवर वाल्वची स्थिती पुन्हा पडताळण्यात अपयश, आणि सुरक्षा इंटरलॉक कार्यात्मक चाचणीशिवाय लांब गेले.
निष्कर्ष: अप्राप्य ऑपरेशन + व्हॉल्व्ह रीसेट केले नाहीत + अयशस्वी इंटरलॉक - फट फक्त या तीन घटकांच्या संयोजनामुळे उद्भवली आणि कोणत्याही एकावर नियंत्रण ठेवले असते तर ते टाळता आले असते.
सर्व वाल्वची स्थिती कठोरपणे सत्यापित करा
पंप सुरू करण्यापूर्वी, प्रत्येक ओळीच्या झडपाची पुष्टी करणे आवश्यक आहे जेणेकरुन वाल्व्ह बंद होऊ नयेत:
सुरक्षित पंप ऑपरेशन सुनिश्चित करण्यासाठी वाल्व ओपन/क्लोज्ड पोझिशन्स महत्त्वपूर्ण नियंत्रण बिंदू आहेत आणि उपकरणाच्या कामाच्या सूचना आणि स्टार्ट-अप चेकलिस्टमध्ये औपचारिक असणे आवश्यक आहे. ऑपरेटरने प्रत्येक आयटमची तपासणी करून, अनुभवावरील अवलंबित्व काढून टाकून आणि संस्थात्मक नियंत्रणांद्वारे मानवी त्रुटी कमी करून त्याची पुष्टी केली पाहिजे.
रिमोट स्टार्ट-अप हे प्रेशर-बिल्डअप फुटण्यासाठी उच्च-फ्रिक्वेंसी परिस्थिती आहे; केवळ केंद्रीय नियंत्रण स्क्रीनवर विसंबून राहून साइटवरील वास्तविक परिस्थितीची पुष्टी करू शकत नाही:
बरेच टाकी रिकामे करणारे पंप स्वयंचलित स्टार्ट/स्टॉप आणि अप्राप्यपणे चालण्यासाठी लेव्हल इन्स्ट्रुमेंटेशन आणि पीएलसी प्रोग्रामवर अवलंबून असतात, ज्यामुळे धोका आणखी वाढतो.
देखभाल किंवा पाइपलाइनच्या कामानंतर, आणि स्वयंचलित नियंत्रण मोडवर स्विच करण्यापूर्वी, सर्व व्हॉल्व्ह पुन्हा एकदा साइटवर पुन्हा सत्यापित करणे आवश्यक आहे: इनलेट व्हॉल्व्ह पूर्णपणे उघडे, डिस्चार्ज व्हॉल्व्ह त्याच्या स्टार्ट-अप प्रीसेट स्थितीत आणि सर्व व्हेंट वाल्व्ह बंद. विशिष्ट जोखीम परिस्थिती: जेव्हा टाकीची पातळी उच्च बिंदूवर पोहोचते, तेव्हा स्वयंचलित नियंत्रण प्रणाली पंप सुरू करते, तरीही देखभाल-दुरुस्तीनंतर डिस्चार्ज व्हॉल्व्ह बंद राहतो, ज्यामुळे थेट डेड-हेड प्रेशर तयार होते ज्यामुळे थोड्याच वेळात पंप केसिंग फुटते.
लाइन वाल्व्ह बंद असताना पंप आपोआप सुरू होण्यापासून रोखण्यासाठी, इन्स्ट्रुमेंटेशन संरक्षण उपकरणांचा संपूर्ण संच स्थापित करणे आवश्यक आहे:
ऑपरेशनल कंट्रोल्स मानवी त्रुटी दूर करतात, तर हार्डवेअर संरक्षण अंतिम सुरक्षा ओळ धारण करते:
संपूर्ण संरक्षण प्रणालीमध्ये तीन स्तर आहेत:
बहुसंख्य सेंट्रीफ्यूगल पंप फुटणे ही उपकरणाच्या गुणवत्तेची समस्या नसून, स्वयंचलित-नियंत्रण संरक्षणाच्या अपयशासह वाल्वच्या चुकीच्या कार्याचा परिणाम आहे.टेफिकोएंटरप्रायझेस तीन स्टार्ट/स्टॉप मोडमध्ये सुरक्षितता व्यवस्थापनाचे मानकीकरण करण्याची शिफारस करतात—मॅन्युअल, रिमोट आणि ऑटोमॅटिक—पूर्ण-प्रक्रिया सुरक्षा संरक्षणाची अंमलबजावणी करा आणि पंप बॉडी ओव्हरप्रेशर फुटल्यामुळे निर्माण होणारे उत्पादन सुरक्षा धोके सतत कमी करा.
