केंद्रापसारक पंपाचा आउटलेट दाब आणि प्रवाह दर यांच्यातील संबंध

केंद्रापसारक पंपपाणी प्रक्रिया, तेल आणि वायू आणि उत्पादन यासारख्या उद्योगांमध्ये "वर्कहॉर्स" आहेत. आउटलेट प्रेशर (डिस्चार्ज प्रेशर म्हणूनही ओळखले जाते) आणि प्रवाह दर हे त्यांचे सर्वात गंभीर कार्यप्रदर्शन निर्देशक आहेत. या दोघांमधील परस्परसंबंध थेट पंपची कार्यक्षमता, ऊर्जेचा वापर आणि प्रणालीची स्थिरता ठरवतो. तुम्ही अभियांत्रिकी डिझाइन, उपकरणे ऑपरेशन किंवा इतर संबंधित क्षेत्रांमध्ये गुंतलेले असलात तरीही, या संबंधात प्रभुत्व मिळवणे ही उपकरणांची कार्यक्षमता ऑप्टिमाइझ करण्याची आणि वळण टाळण्याची गुरुकिल्ली आहे. खाली, व्यावहारिक औद्योगिक ऑन-साइट अनुभवासह, आम्ही त्यांच्या परस्परसंवादाचे, प्रभावशाली घटकांचे आणि व्यावहारिक अनुप्रयोगांचे विश्लेषण करतो—सर्व व्यावहारिक अंतर्दृष्टी.

I. मुख्य कायदा: स्थिर अटी अंतर्गत व्यस्त प्रमाणात संबंध

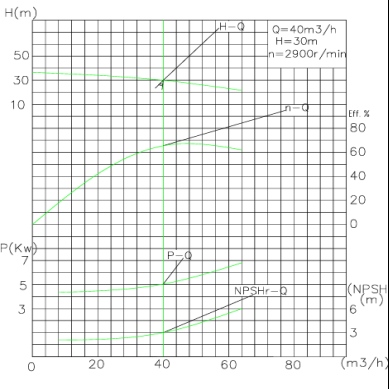

स्थिर रोटेशनल स्पीड आणि इंपेलर व्यासाच्या स्थितीत, केंद्रापसारक पंपचा आउटलेट दाब आणि प्रवाह दर एक व्यस्त आनुपातिक संबंध दर्शवितात. हा नियम Q-H वक्र (फ्लो रेट-हेड वक्र) द्वारे अंतर्ज्ञानाने परावर्तित केला जाऊ शकतो: डोके थेट दाबाशी संबंधित आहे आणि प्रवाह दर वाढला की डोके कमी होते आणि उलट.

तत्त्व क्लिष्ट नाही: सेंट्रीफ्यूगल पंप रोटेटिंग इंपेलरद्वारे व्युत्पन्न केलेल्या केंद्रापसारक शक्तीद्वारे द्रवपदार्थांमध्ये ऊर्जा हस्तांतरित करतात. जेव्हा प्रवाह दर वाढतो, तेव्हा प्रति युनिट वेळेनुसार इंपेलर वाहिन्यांमधून अधिक द्रव जातो. तथापि, इम्पेलरचे एकूण ऊर्जा उत्पादन निश्चित घूर्णन गतीने मर्यादित असते, म्हणून प्रत्येक द्रव युनिटला वाटप केलेली ऊर्जा कमी होते आणि त्यानुसार आउटलेट दाब कमी होतो. उदाहरणार्थ, 1800 rpm च्या घूर्णन गतीसह सेंट्रीफ्यूगल पंपचा प्रवाह दर 60 m³/h असतो तेव्हा अंदाजे 4 बारचा आउटलेट दाब असतो; जेव्हा प्रवाह दर 90 m³/h पर्यंत वाढतो, तेव्हा दाब सुमारे 2.2 बारपर्यंत घसरण्याची शक्यता असते. हे व्यस्त आनुपातिक संबंध त्यांच्या डिझाइन श्रेणीमध्ये कार्यरत असलेल्या सर्व केंद्रापसारक पंपांसाठी खरे आहे.

II. दबाव-प्रवाह संबंधांवर परिणाम करणारे प्रमुख घटक

मूलभूत व्यस्त आनुपातिक नियमावर खालील घटकांचा परिणाम होतो, ज्यामुळे Q-H वक्र विचलन होते आणि त्यामुळे दोनमधील परस्परसंवाद बदलतो:

1. फिरण्याची गती:आत्मीयतेच्या नियमांनुसार, दाब रोटेशनल स्पीडच्या स्क्वेअरच्या प्रमाणात आहे आणि फ्लो रेट रोटेशनल स्पीडच्या प्रमाणात आहे. रोटेशनल स्पीड वाढवल्याने (उदा. व्हेरिएबल फ्रिक्वेन्सी ड्राइव्ह/VFD द्वारे) संपूर्ण Q-H वक्र वरच्या दिशेने हलवून, दाब आणि प्रवाह दर दोन्ही समकालिकपणे वाढेल. आदर्श परिस्थितीत, जेव्हा रोटेशनल गती दुप्पट होते, तेव्हा दाब मूळच्या 4 पट वाढतो आणि प्रवाह दर समकालिकपणे दुप्पट होतो.
2. इंपेलर व्यास:इंपेलर ट्रिम केल्याने दबाव आणि प्रवाह दर दोन्ही समकालिकपणे कमी होईल. आत्मीयता कायदे येथे देखील लागू होतात: दाब व्यासाच्या चौरसाच्या प्रमाणात आहे आणि प्रवाह दर व्यासाच्या प्रमाणात आहे. साधारणपणे, व्यासामध्ये 10% घट झाल्यामुळे दाबात अंदाजे 19% घट आणि प्रवाह दर 10% कमी होईल.
3. सिस्टम प्रतिकार:पंपचा वास्तविक कार्य बिंदू हा त्याच्या Q-H वक्र आणि प्रणाली प्रतिरोध वक्र यांचे छेदनबिंदू आहे. अत्याधिक अरुंद पाइपलाइन, अडकलेले फिल्टर आणि जास्त लांब वाहतूक अंतर यांसारख्या घटकांमुळे प्रणालीचा प्रतिकार वाढेल, ज्यामुळे प्रवाह दर कमी होतो—पंपाला प्रतिरोधकतेवर मात करण्यासाठी आणि द्रव वाहतूक करण्यासाठी उच्च दाब निर्माण करणे आवश्यक आहे.
4. द्रव गुणधर्म:स्निग्धता आणि घनता हे घटक प्रभावित करणारे घटक आहेत. तेलासारख्या उच्च-स्निग्धता असलेल्या द्रवांमध्ये आंतरिक घर्षण जास्त असते, परिणामी पाण्याच्या तुलनेत प्रवाह दर आणि दाब कमी होतो; घनता थेट दाबावर परिणाम करते (दाब = घनता × गुरुत्व × डोके), परंतु प्रवाह दरावर कमीतकमी प्रभाव पडतो.

III. व्यावहारिक अनुप्रयोग: ऑपरेशन आणि समस्यानिवारण ऑप्टिमाइझ करणे

वरील कायद्यांवर प्रभुत्व मिळवणे व्यावहारिक समस्यांचे निराकरण करण्यात आणि लक्ष्यित पद्धतीने ऑपरेशनल प्रभाव सुधारण्यात मदत करू शकते:

1. कार्यक्षमता वाढवणे:प्रवाह दर वाढवण्यासाठी, तुम्ही व्हॉल्व्ह रुंद करून, मोठ्या-व्यासाच्या पाइपलाइनने बदलून किंवा VFD द्वारे पंप रोटेशनचा वेग वाढवून सिस्टमचा प्रतिकार कमी करू शकता; प्रवाह दर कमी करण्यासाठी, थ्रॉटल व्हॉल्व्ह (ज्यामुळे सहज ऊर्जा वाया जाते) वापरणे टाळा आणि इष्टतम दाब-प्रवाह संतुलन राखण्यासाठी VFD द्वारे घूर्णन गती कमी करण्यास प्राधान्य द्या.
2. प्रेशर ट्रबलशूटिंग:जेव्हा आउटलेटचा दाब खूप कमी असतो, तेव्हा प्रथम इंपेलरचा पोशाख, अपुरा घूर्णन वेग किंवा जास्त प्रणालीचा प्रतिकार तपासा. घूर्णन गती वाढवणे किंवा थकलेला इंपेलर बदलणे प्रवाह दर प्रभावित न करता दबाव पुनर्संचयित करू शकते; जेव्हा दबाव खूप जास्त असतो, तेव्हा सिस्टमचा प्रतिकार कमी करणे किंवा इंपेलर ट्रिम करणे आवश्यक आहे.
3. कार्यक्षमता वाढवणे:पंप सर्वोत्कृष्ट कार्यक्षमता बिंदू (BEP) जवळ चालला पाहिजे, जे Q-H वक्र वर सर्वोच्च कार्यक्षमतेचे क्षेत्र आहे. बीईपी (उदा. उच्च दाब आणि कमी प्रवाह दर) पासून दूर चालल्याने ऊर्जेचा वापर वाढेल आणि पोकळ्या निर्माण होणे, यांत्रिक नुकसान आणि इतर समस्या देखील होऊ शकतात.

IV. वारंवार विचारले जाणारे प्रश्न

प्रश्न: केंद्रापसारक पंपाचा आउटलेट दाब जितका जास्त असेल तितका प्रवाह दर जास्त असेल?

A: नाही. स्थिर रोटेशनल स्पीड आणि सिस्टम रेझिस्टन्स अंतर्गत, दाब आणि प्रवाह दर यांचा व्यस्त प्रमाणात संबंध असतो-सामान्यतः, दबाव जितका जास्त तितका प्रवाह दर कमी.

प्रश्न: दबाव कमी न करता प्रवाह दर कसा वाढवायचा?

A: VFD द्वारे घूर्णन गती वाढवा किंवा इंपेलरला मोठ्या व्यासाने बदला. आत्मीयतेच्या कायद्यानुसार, दोन्ही पद्धती प्रवाह दर आणि दाब यांच्या समकालिक सुधारणा साध्य करू शकतात.

Povečanje učinkovitosti:

A: मुख्य घटक म्हणजे रोटेशनल स्पीड, इंपेलर व्यास, सिस्टम रेझिस्टन्स आणि द्रव घनता. त्यापैकी, रोटेशनल स्पीड आणि व्यासाचे सर्वात लक्षणीय प्रभाव आहेत आणि समायोजन दरम्यान प्राधान्य दिले पाहिजे.

निष्कर्ष

सेंट्रीफ्यूगल पंपचा आउटलेट दाब आणि प्रवाह दर यांच्यातील मुख्य संबंध हे निश्चित परिस्थितीत व्यस्त प्रमाणात असते, परंतु रोटेशनल स्पीड, इंपेलर आकार, सिस्टम प्रतिरोध आणि द्रव गुणधर्म समायोजित करून ते लवचिकपणे ऑप्टिमाइझ केले जाऊ शकते. हे ज्ञान व्यावहारिक ऑपरेशन्समध्ये लागू केल्याने केवळ पंपच्या ऑपरेशनल कामगिरीमध्ये सुधारणा होऊ शकत नाही आणि उर्जेचा वापर कमी होऊ शकतो परंतु उपकरणांच्या बिघाडामुळे होणारे डाउनटाइम नुकसान देखील टाळता येते. हे लक्षात घेतले पाहिजे की विशिष्ट अनुप्रयोग परिस्थितींसाठी, पंपच्या Q-H वक्रचा संदर्भ घेणे आणि इष्टतम ऑपरेटिंग पॉइंट निर्धारित करण्यासाठी साइटवर चाचण्या घेणे महत्वाचे आहे. सिस्टम डिझाईन असो किंवा नंतर समस्यानिवारण असो, केंद्रापसारक पंपांच्या कार्यक्षम आणि स्थिर ऑपरेशनसाठी या मुख्य संबंधांची पूर्णपणे समजून घेणे आवश्यक आहे. सेंट्रीफ्यूगल पंप निवड, प्रेशर-फ्लो पॅरामीटर मॅचिंग, वर्किंग कंडिशन ऑप्टिमायझेशन इत्यादींबाबत तुम्हाला इतर कोणतेही प्रश्न असल्यास, मोकळ्या मनाने संपर्क साधा.टेफ. आमच्याकडे एक व्यावसायिक तांत्रिक कार्यसंघ, सानुकूलित उपाय आणि संपूर्ण विक्रीनंतरचे सर्वसमावेशक समर्थन आहे जे संपूर्ण प्रक्रियेदरम्यान तुमच्या उपकरणांचे कार्यक्षम ऑपरेशन एस्कॉर्ट करण्यासाठी आणि विविध औद्योगिक द्रव वाहतूक आव्हाने सोडविण्यात मदत करतात.
