पंप प्रकार स्पेक्ट्रम डायग्राम कसा वाचायचा: एक चरण-दर-चरण मार्गदर्शक

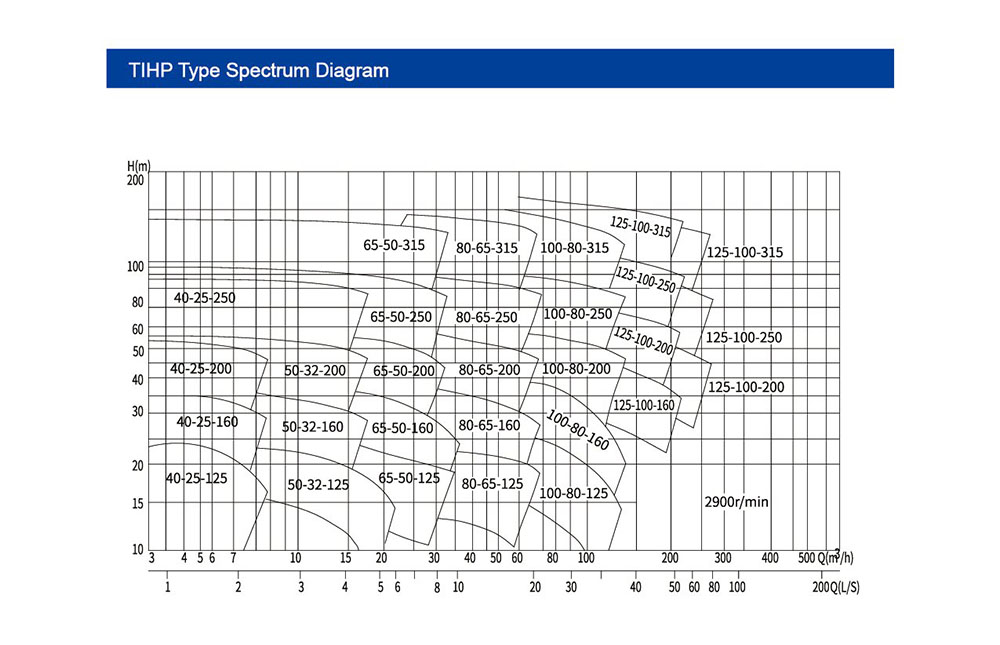

This. हा पंप प्रकार स्पेक्ट्रम डायग्राम कसा वाचायचा

1. अक्षांचे स्पष्टीकरण

• क्षैतिज अक्ष (एक्स-एक्सिस): डावीकडे उजवीकडे वाढते, प्रति तास क्यूबिक मीटर (एमए/एच) मध्ये फ्लो रेट (क्यू) चे प्रतिनिधित्व करते.
• अनुलंब अक्ष (वाय-अक्ष): मीटर (एम) मध्ये डोके (एच) चे प्रतिनिधित्व करते, जे तळापासून वरपर्यंत वाढते.

Ⅱ. वक्र आणि झोन

आकृतीमध्ये एकाधिक वक्र आणि झोन समाविष्ट आहेत, प्रत्येक विशिष्ट पंप मॉडेलचे प्रतिनिधित्व करतात. उदाहरणार्थ, "40-25-125" आणि "50-32-160" भिन्न पंप मॉडेल दर्शवितात.

• वक्रांमधील पॉईंट्स: वक्रवरील प्रत्येक बिंदू विशिष्ट प्रवाह दराने मॉडेलचे मुख्य मूल्य दर्शवितो. उदाहरणार्थ, "40-25-125" झोनमध्ये, बिंदूंची मालिका या मॉडेलसाठी विविध प्रवाह दरावर डोके दर्शविते.

Ⅲ. मुख्य चरण: कार्यरत बिंदू आणि निवड

1. आवश्यक पॅरामीटर्स निश्चित करा: डिझाइन फ्लो रेट (क्यूए) आणि डिझाइन हेड (एचए) स्पष्ट करा. उदाहरणार्थ, फॅक्टरीला 80 मीटरच्या डोक्यावर 100 एमए/ता वाहतूक करण्यासाठी पंप आवश्यक आहे.
2. कार्यरत बिंदू शोधा: एक्स-अक्षावर Q₀ शोधा आणि y-axis वर h₀; त्यांचे छेदनबिंदू कार्यरत बिंदू आहे. जर बिंदू मॉडेलच्या बहुभुज झोनमध्ये आला तर ते मॉडेल सैद्धांतिकदृष्ट्या आवश्यकतेची पूर्तता करते.
3. उदाहरण: क्यू = 80 मी/ता आणि एच = 80 मीटरसाठी, योग्यतेचे मूल्यांकन करण्यासाठी "100-80-250" सारख्या झोनमध्ये बिंदू आहे का ते तपासा.

उच्च-कार्यक्षमता झोनला प्राधान्य द्या: जर एखाद्या झोनमध्ये डेन्सर वक्र किंवा शेडिंग (काही आकृत्यांमध्ये चिन्हांकित केलेले) असेल तर ते उच्च-कार्यक्षमता श्रेणी दर्शवते (कार्यक्षमता ≥80%). इष्टतम उर्जा बचतीसाठी ज्यांचे कार्य बिंदू या झोनमध्ये येतात अशा मॉडेल निवडा.

Ⅳ. रोटेशनल वेग आणि अतिरिक्त माहिती

तळाशी-उजव्या कोपर्‍यातील "2900 आर/मिनिट" नोटेशन या स्पेक्ट्रममधील पंपांच्या रेटेड वेग (मोटर-चालित पंपसाठी मानक वेग) दर्शवते. वेगवेगळ्या वेगांसाठी (उदा. 1450 आर/मिनिट), कामगिरी रूपांतरित करण्यासाठी समानता कायद्याचा वापर करा:

• प्रवाह दर गतीच्या प्रमाणात आहे.
• डोके वेगाच्या चौरसाच्या प्रमाणात आहे.

Ⅴ. द्रुत निवड तर्कशास्त्र

1. क्यू आणि एच आवश्यकता ओळखा, नंतर संबंधित मॉडेल झोन शोधा.
2. झोन सेंटर (उच्च-कार्यक्षमता क्षेत्र) जवळील कार्यरत बिंदूंसह मॉडेलला प्राधान्य द्या.
3. साइट पाइपलाइनशी सुसंगतता सुनिश्चित करण्यासाठी मॉडेलचे इनलेट/आउटलेट व्यास (उदा. 40, 50 मिमी) लक्षात घ्या.

Ⅵ. टेफिको पंप बद्दल

थोडक्यात, टेफिकोची 5th व्या पिढीतील टीआयएचपी पंप प्रकार स्पेक्ट्रम डायग्राम लागू कामकाजाची परिस्थिती आणि उच्च-कार्यक्षमता झोन फ्लो-हेड निर्देशांक, मॉडेल झोन आणि कार्यप्रदर्शन वक्रांद्वारे स्पष्ट करते. आपण झोनशी पॅरामीटर्स जुळवून त्वरीत मॉडेल निवडू शकता. वक्र व्याख्या, कार्यरत स्थिती अनुकूलन किंवा सानुकूलित निराकरण या प्रश्नांसाठी, टेफिकोची व्यावसायिक तांत्रिक कार्यसंघ अचूक निवड मार्गदर्शन, कार्यप्रदर्शन सिम्युलेशन आणि स्थापना समर्थन प्रदान करते. भेट द्याwww.teffiko.comकिंवा ईमेलsales@teffiko.comऔद्योगिक द्रव वाहतूक अनुकूलित करण्यासाठी.
