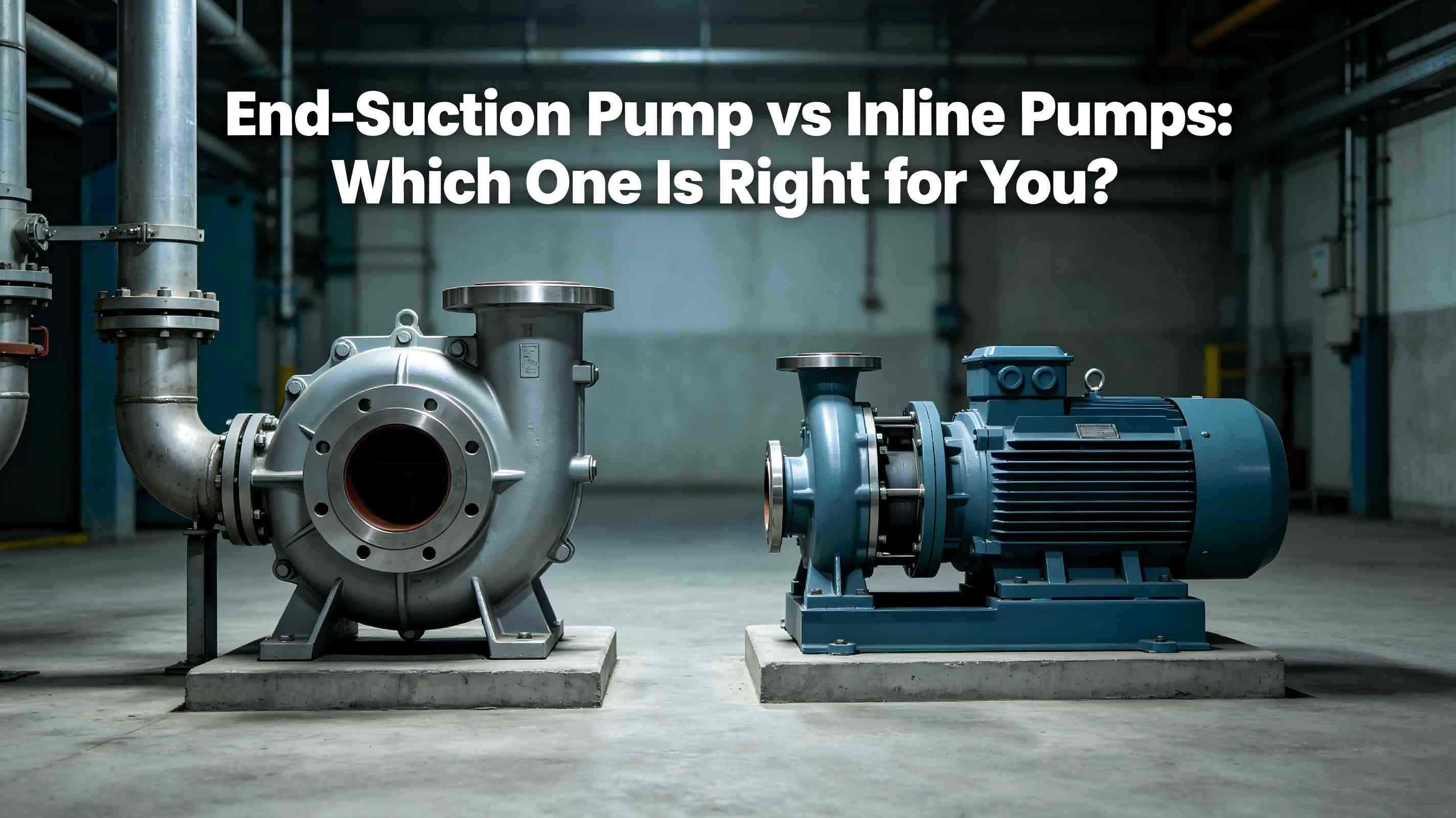

एंड-सक्शन पंप वि इनलाइन पंप: तुमच्यासाठी कोणता योग्य आहे?

एंड-सक्शन पंप आणि इनलाइन पंप हे दोन सर्वात जास्त वापरले जाणारे पंप मॉडेल आहेत. मॉडेल निवडीदरम्यान अनेक अभियंते आणि खरेदी कर्मचारी त्यांच्या लागू कामाच्या परिस्थिती, कार्यप्रदर्शनातील फरक, फायदे आणि तोटे वेगळे करण्यासाठी संघर्ष करतात. हा लेख स्ट्रक्चरल डिझाईन, कार्यप्रदर्शन वैशिष्ट्ये, साधक आणि बाधक, लागू परिस्थिती, किंमत आणि देखभाल परिमाणे या दोन पंपांची तुलना करतो जेणेकरून तुम्हाला इष्टतम मॉडेल अचूकपणे निवडण्यात मदत होईल.

I. मूलभूत संरचनात्मक आणि डिझाइन फरक

दोन पंपांमधील मुख्य फरक पंप केसिंग आणि मोटर यांच्यातील कनेक्शन मोडमध्ये तसेच एकूण मांडणीच्या संरचनेत आहे, जे त्यांचे कार्यप्रदर्शन, स्थापना परिस्थिती आणि ऑपरेटिंग मर्यादा थेट निर्धारित करते.

एंड-सक्शन पंप हा पारंपारिक सिंगल-स्टेज स्प्लिट सेंट्रीफ्यूगल पंप आहे ज्यामध्ये क्षैतिज बाजूच्या इनलेट आणि टॉप आउटलेटचा क्लासिक लेआउट आहे. त्याची रचना साधी आणि परिपक्व आहे. उपकरणांमध्ये मुख्यतः पंप हाऊसिंग, इंपेलर, पंप शाफ्ट, बियरिंग्ज आणि कपलिंग्ससह मुख्य घटक असतात. पंप केसिंग आणि मोटर एकमेकांपासून स्वतंत्र आहेत आणि कपलिंग कनेक्शनद्वारे वीज प्रसारित करतात. पंप हाऊसिंग सोयीस्कर ऑन-साइट इंस्टॉलेशन आणि त्यानंतरच्या देखभालीसाठी मानक फ्लँजसह सुसज्ज आहे. कास्ट आयर्न, स्टेनलेस स्टील, कांस्य इत्यादींमधून शरीराची सामग्री निवडली जाऊ शकते, विविध द्रव माध्यम आणि तापमान आवश्यकतांशी जुळवून घेण्यासाठी कामकाजाच्या परिस्थितीनुसार. हे क्षैतिज स्थापना डिझाइनचा अवलंब करते, मध्यम आणि उच्च प्रवाह दर कार्य परिस्थितीसाठी योग्य.

इनलाइन पंपमध्ये कपलिंग किंवा इंटरमीडिएट ट्रान्समिशन भागांशिवाय एकात्मिक कॉम्पॅक्ट संरचना असते. विस्तारित मोटर शाफ्ट ऑपरेशनसाठी इंपेलरला थेट चालवते. पंप केसिंग आणि मोटर इनलेट आणि आउटलेटसाठी स्ट्रेट थ्रू पाइपलाइन लेआउटसह एका तुकड्यात एकत्रित केले जातात आणि बहुतेक मॉडेल्स सामायिक बेस प्लेटवर निश्चित केले जातात. सुव्यवस्थित रचना उपकरणांची मात्रा आणि घटकांची संख्या मोठ्या प्रमाणात कमी करते, स्थापना प्रक्रिया सुलभ करते. हा एक सामान्य हलका, स्पेस-सेव्हिंग पंप प्रकार आहे जो मुख्यतः मध्यम आणि कमी प्रवाह दर द्रव प्रसारणासाठी डिझाइन केलेला आहे.

II. मुख्य फायदे, तोटे आणि ऑपरेटिंग वैशिष्ट्ये

एंड-सक्शन पंप

मुख्य फायदे:

1. अत्यंत उच्च अष्टपैलुत्व, स्वच्छ पाणी, सामान्य औद्योगिक द्रव आणि विविध माध्यमांशी सुसंगत आणि संपूर्ण वैशिष्ट्यांसह आणि विस्तृत बाजारपेठेतील लागू असलेल्या वेगवेगळ्या तापमानांवर काम करण्याच्या परिस्थितीशी जुळवून घेणारी.
2. स्थिर हेवी-लोड कार्यप्रदर्शन, मोठ्या प्रवाहासाठी सक्षम, उच्च डोके आणि उच्च दाब कार्य परिस्थिती, उत्कृष्ट टिकाऊपणासह आणि दीर्घकालीन सतत पूर्ण-लोड ऑपरेशनसाठी पोशाख प्रतिकार.
3. सोयीस्कर ऑपरेशन आणि देखभाल. स्प्लिट स्ट्रक्चरमुळे मोटर न हलवता यांत्रिक सील आणि बियरिंग्जसारखे परिधान केलेले भाग वेगळे बदलण्याची परवानगी मिळते, देखभालीची अडचण कमी होते.
4. स्पष्ट खर्च कामगिरी फायद्यांसह प्रारंभिक खरेदी खर्च कमी.

मर्यादा:

मर्यादित उच्च-दाब अनुकूलता, अति-उच्च दाब कार्य परिस्थिती पूर्ण करण्यास अक्षम; ऑपरेटिंग कार्यक्षमता लक्षणीयरीत्या कमी होते आणि कमी प्रवाहाच्या ऑपरेशनमध्ये ऊर्जेचा वापर वाढतो; क्षैतिज स्प्लिट संरचना मोठ्या मजल्यावरील क्षेत्र व्यापते आणि उपकरणे कंपन आणि असामान्य आवाज टाळण्यासाठी नियमित कपलिंग संरेखन आवश्यक आहे, ज्यामुळे तुलनेने जास्त देखभाल कार्यभार होतो; अयोग्य मॉडेल निवड किंवा ऑपरेशन सहजपणे पंप पोकळ्या निर्माण होऊ शकते आणि सेवा आयुष्य कमी करू शकते.

इनलाइन पंप

मुख्य फायदे:

1. अंतिम जागा बचत. इंटिग्रेटेड स्ट्रक्चरमध्ये एन्ड-सक्शन पंपांपेक्षा खूपच लहान मजल्यावरील जागा असलेल्या कॉम्पॅक्ट आकाराचे वैशिष्ट्य आहे, जे अरुंद इंस्टॉलेशन स्पेससाठी योग्य आहे.
2. कपलिंग ट्रान्समिशनमुळे कोणतीही उर्जा कमी होत नाही, कमी आवाज आणि कंपनासह उच्च एकूण कार्यक्षमता प्रदान करते. त्याची कार्यक्षमता विशेषत: कमी प्रवाहाच्या परिस्थितीत अपवादात्मकपणे चांगली कामगिरी करते.
3. स्ट्रेट थ्रू फ्लुइड डिझाइनमुळे पोकळ्या निर्माण होण्याचे धोके लक्षणीयरीत्या कमी होतात, कमी परिधान केलेल्या भागांसह उपकरणे निकामी होण्याचे प्रमाण कमी होते आणि दैनंदिन देखभाल सोपी होते.
4. स्थापनेसाठी कोणत्याही क्लिष्ट संरेखन प्रक्रियेची आवश्यकता नाही, प्रमुख ऊर्जा-बचत प्रभावांसह बांधकाम कार्यक्षमता वाढवणे.

मर्यादा:

मर्यादित दाब सहन करण्याची क्षमता, केवळ मध्यम आणि कमी दाबाच्या कामकाजाच्या परिस्थितीसाठी लागू, उच्च-दाब, उच्च-शक्ती हेवी-ड्युटी औद्योगिक परिस्थिती हाताळण्यास अक्षम; एकात्मिक संरचनेमुळे देखभालीतील त्रुटी, घटक बदलणे आणि उपकरणे वेगळे करणे अधिक कठीण होते; समतुल्य स्पेसिफिकेशन्सच्या एंड-सक्शन पंपांपेक्षा जास्त प्रारंभिक खरेदी खर्च, जास्त बजेट दबाव आणते.

III. लागू उद्योग आणि कार्यरत परिस्थिती

एंड-सक्शन पंप लागू परिस्थिती

मोठा प्रवाह, उच्च डोके, मजबूत स्थिरता आणि व्यापक अनुकूलता या फायद्यांसह, एंड-सक्शन पंप शहरी आणि ग्रामीण पाणीपुरवठा आणि वाहतूक, मोठ्या HVAC प्रणाली, मोठ्या क्षेत्रावरील शेतजमीन सिंचन, औद्योगिक प्रक्रिया द्रव वितरण, फॅक्टरी कूलिंग वॉटर सर्कुलेशन, सांडपाणी प्रक्रिया आणि इतर परिस्थितींमध्ये मोठ्या प्रमाणावर लागू केले जातात. ते विशेषतः अभियांत्रिकी प्रकल्पांसाठी योग्य आहेत ज्यांना दीर्घकालीन सतत ऑपरेशन, जटिल कार्य परिस्थिती आणि उच्च प्रवाह आणि दबाव आवश्यकता आवश्यक आहे.

इनलाइन पंप लागू परिस्थिती

हलके, ऊर्जा-बचत आणि जागा-बचत मध्यम-कमी दाब, मध्यम-लहान प्रवाह कार्य परिस्थितीवर लक्ष केंद्रित करणे, इनलाइन पंप मुख्यतः घरगुती पाणीपुरवठा, लहान HVAC पाणी अभिसरण, गरम आणि शीतकरण प्रणाली, पाइपलाइन दाब, सहायक अग्निशामक पाणी पुरवठा, लहान-प्रमाणात सिंचन आणि पारंपारिक स्वच्छ पाणी अभिसरण प्रणाली तयार करण्यासाठी वापरले जातात. ते मर्यादित स्थापनेची जागा, स्थिर कामाची परिस्थिती आणि कोणतेही हेवी-ड्युटी ऑपरेशन मागणी नसलेल्या व्यावसायिक आणि नागरी परिस्थितींमध्ये बसतात.

IV. सर्वसमावेशक मॉडेल निवड तुलना

कामगिरी तुलना

प्रवाह दर: एंड-सक्शन पंप मध्यम आणि उच्च प्रवाह दरांमध्ये बसतात; इनलाइन पंप मध्यम आणि लहान प्रवाह दरांमध्ये बसतात.

प्रेशर आणि हेड: एंड-सक्शन पंपमध्ये उच्च दाब सहन करण्याची क्षमता आणि उच्च-दाब मागणीसाठी वरच्या डोक्याची मर्यादा असते; इनलाइन पंप केवळ मध्यम आणि कमी दाबाच्या कामाच्या परिस्थितीला समर्थन देतात.

कार्यक्षमता: इनलाइन पंप कमी प्रवाहाच्या परिस्थितीत स्थिर कार्यक्षमता राखतात; एंड-सक्शन पंप उच्च प्रवाह आणि जड-भाराच्या परिस्थितीत चांगली एकूण कार्यक्षमता देतात.

स्थापना आणि जागा

एंड-सक्शन पंप क्षैतिज मांडणीचा अवलंब करतात ज्यात प्रतिष्ठापन आणि देखभालीसाठी पुरेशी जागा आवश्यक असते, तसेच कपलिंग अलाइनमेंटसाठी राखीव जागा आवश्यक असते, परिणामी मजल्याचा व्याप मोठा होतो. इनलाइन पंपांमध्ये लवचिक इंस्टॉलेशन पद्धती आणि कोणतीही अतिरिक्त राखीव जागा नसलेली, अरुंद मशीन रूम आणि कॉम्पॅक्ट उपकरणे सपोर्टिंग परिस्थितींशी उत्तम प्रकारे जुळणारी एकात्मिक कॉम्पॅक्ट रचना असते.

देखभाल आणि खर्च

प्रत्येक पंप प्रकारासाठी देखभालीची सोय बदलते: एंड-सक्शन पंप भागांचे सहज पृथक्करण आणि सोयीस्कर घटक बदलण्याची परवानगी देतात परंतु नियमित संरेखन देखभालीची मागणी करतात; दैनंदिन देखरेखीसह इनलाइन पंपांमध्ये निकामी दर कमी असतात परंतु सखोल दुरुस्तीसाठी अधिक अडचण असते. किमतीच्या बाबतीत, एंड-सक्शन पंप्समध्ये कमी खरेदी थ्रेशोल्ड, पूर्ण तपशील आणि कमी प्रारंभिक गुंतवणूक असते; इनलाइन पंपांची किंमत सुरुवातीच्या टप्प्यावर जास्त असते परंतु दीर्घकालीन ऑपरेशन दरम्यान कमी एकूण देखभाल खर्चासह कमी ऊर्जा वापरतात.

V. अंतिम मॉडेल निवड सारांश

एंड-सक्शन पंप आणि इनलाइन पंप यांच्यामध्ये कोणतेही परिपूर्ण श्रेष्ठ किंवा कनिष्ठ नाही; योग्यता केवळ कामाच्या परिस्थितीवर अवलंबून असते. मॉडेल निवडीचा गाभा प्रकल्पाच्या पाच प्रमुख घटकांमध्ये आहे: प्रवाह दर आणि प्रमुख आवश्यकता, दबाव मागणी, स्थापनेची जागा, बजेट आणि देखभाल परिस्थिती.

तुमच्या प्रकल्पाला मोठा प्रवाह, उच्च डोके, उच्च-दाब जास्त भार, दीर्घकालीन सतत ऑपरेशन, मर्यादित बजेट आणि सोयीस्कर देखभाल आवश्यक असल्यास, एंड-सक्शन पंपांना प्राधान्य द्या. जर प्रकल्पामध्ये मध्यम प्रवाह आणि दाब, अरुंद स्थापनेची जागा असेल आणि कमी आवाज, कमी उर्जेचा वापर आणि क्वचित देखभाल यासह स्थिर ऑपरेशन चालू असेल तर, इनलाइन पंप इष्टतम पर्याय आहेत.

टेफिकोविविध ऍप्लिकेशन परिस्थिती, फ्लो-हेड पॅरामीटर्स आणि इन्स्टॉलेशन परिस्थितींनुसार किफायतशीर एंड-सक्शन पंप आणि इनलाइन पंप अचूकपणे जुळू शकतात, विविध फ्लुइड ट्रान्समिशन सिस्टमसाठी स्थिर, ऊर्जा-बचत आणि टिकाऊ कस्टमाइज्ड सोल्यूशन्स प्रदान करतात जेणेकरून तुम्हाला इष्टतम मॉडेल अचूकपणे निवडण्यात मदत होईल.
