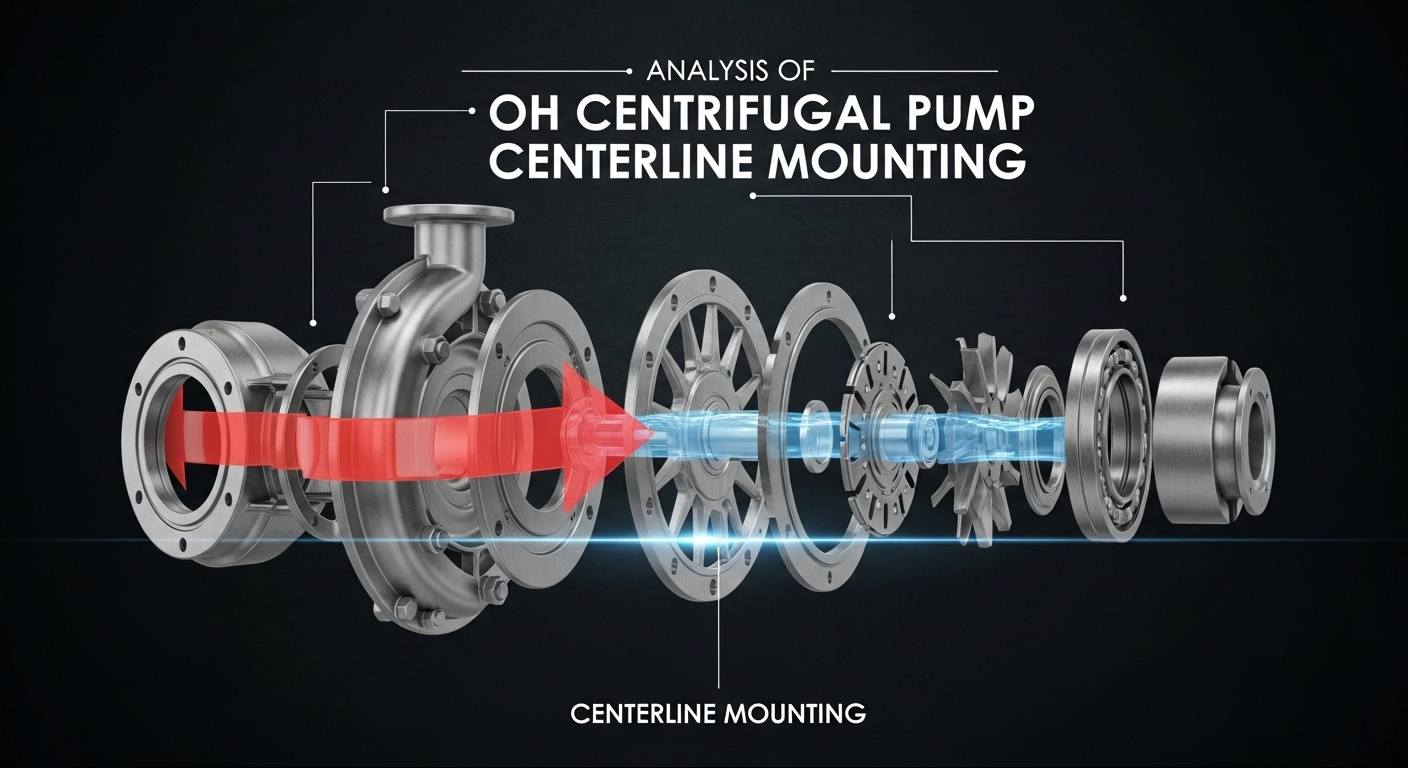

पेट्रोकेमिकल आणि उच्च-तापमान द्रव हस्तांतरणासारख्या कठोर कामकाजाच्या परिस्थितीत, स्थिरताOH केंद्रापसारक पंप(API 610 मानकांशी सुसंगत) महत्वाचे आहे. कोर माउंटिंग पद्धत म्हणून, हेवी-ड्यूटी OH2/OH3 पंप मॉडेलमध्ये सेंटरलाइन माउंटिंग मोठ्या प्रमाणावर वापरले जाते. हे डिझाइन अद्वितीय काय बनवते?
रिफायनरीच्या पंप क्षेत्राच्या नूतनीकरणाच्या ठिकाणी, मी तंत्रज्ञांना OH1 आणि OH2 पंपांमधील माउंटिंग फरकांची तुलना करताना पाहिले: OH1 पंप केसिंगच्या तळाशी असलेल्या पायांद्वारे निश्चित केला जातो, तर OH2 पंपचा फ्लँज थेट बेस प्लेटवरील संदर्भ रेषेशी संरेखित केलेला असतो — हे माउंटिंगचे सरळ मध्यरेषा प्रकटीकरण आहे. हे स्ट्रक्चरल डिझाइन API 610 मानकांद्वारे स्पष्टपणे आवश्यक आहे आणि उच्च-तापमान आणि उच्च-दाब वातावरणात कार्यात्मक आव्हानांना प्रभावीपणे हाताळू शकते.
थर्मल विस्ताराच्या समस्येचे निराकरण करण्यात मुख्य गोष्ट आहे. जेव्हा पंप उच्च-तापमान माध्यम (जसे की 200-400 ℃ तापमानात गरम तेल) हस्तांतरित करतो, तेव्हा आवरण आणि शाफ्टचा विस्तार आणि विकृतीकरण होईल. पारंपारिक पाय माउंटिंगमुळे पंप शाफ्ट आणि मोटर शाफ्टमध्ये चुकीचे संरेखन होण्याची शक्यता असते, ज्यामुळे कंपन, सील गळती आणि नुकसान देखील होते. सेंटरलाइन माउंटिंग, मध्यवर्ती अक्ष निश्चित करून, थर्मल विस्तार सममितीच्या अक्षावर समान रीतीने वितरित करण्यास अनुमती देते, संरेखन स्थिरता राखते. उदाहरणार्थ, एका रिफायनरीला एकदा पाय-माउंट केलेल्या पंपमध्ये सील गळतीचा अनुभव आला तेव्हा फक्त तीन महिन्यांनी गरम तेल 380℃ वर हस्तांतरित केले; पृथक्करणाने पंप शाफ्ट आणि मोटर शाफ्ट दरम्यान 0.2 मिमी ऑफसेट दिसून आला. सेंटरलाइन माउंटिंगवर स्विच केल्यानंतर, तत्सम समस्या पुन्हा कधीही आल्या नाहीत.
व्यावहारिक ऑपरेशन आणि देखरेखीमध्ये, हे फायदे केवळ सैद्धांतिक नाहीत परंतु खरोखरच त्रास कमी करू शकतात:
ठराविक अनुप्रयोग:
मुख्य माउंटिंग पायऱ्या:
① पाया कंपन प्रतिकार सुनिश्चित करण्यासाठी बेस प्लेट ग्राउट आणि निश्चित करणे आवश्यक आहे;
② विचलन ≤0.05mm/m सह, पंप शाफ्ट आणि मोटर शाफ्ट कॅलिब्रेट करण्यासाठी लेसर संरेखन साधन वापरा;
③ बेसच्या सूक्ष्म-विकृतीचा प्रभाव दूर करण्यासाठी फ्लँजवर भरपाई गॅस्केट स्थापित करा;
④ स्थापनेनंतर आणि प्रथम थर्मल सायकल नंतर संरेखन स्थिती पुन्हा तपासा.
सेंटरलाइन माउंटिंग ही फिक्सिंगची साधी पद्धत नाही तर हेवी-ड्यूटी पंपांच्या ऑपरेशनल वेदना बिंदूंना संबोधित करण्यासाठी डिझाइन केलेले एक पद्धतशीर उपाय आहे. थर्मल विस्तार नियंत्रणापासून देखभाल सुविधेपर्यंत, त्याचे मूल्य पंपच्या संपूर्ण जीवन चक्रात चालते. दीर्घकालीन स्थिर ऑपरेशनची आवश्यकता असलेल्या औद्योगिक परिस्थितींसाठी, केंद्ररेखा माउंटिंग योजना निवडणेAPI 610उत्पादन सातत्य सुनिश्चित करण्यासाठी मानके हा एक महत्त्वाचा निर्णय आहे.
