जर तुम्ही ऑपरेट करत असाल किंवा डिझाइन करत असाल तर एकेंद्रापसारक पंपसिस्टम, NPSH (नेट पॉझिटिव्ह सक्शन हेड) ही एक संज्ञा आहे जी तुम्ही टाळू शकत नाही. हे फक्त एक भौतिक मापदंड नाही, तर एक गंभीर विभाजन रेषा आहे जी निर्धारित करते की तुमचा पंप काही दशकांपर्यंत सुरळीत चालेल की काही महिन्यांत पोकळ्या निर्माण झाल्यामुळे स्क्रॅप होईल.

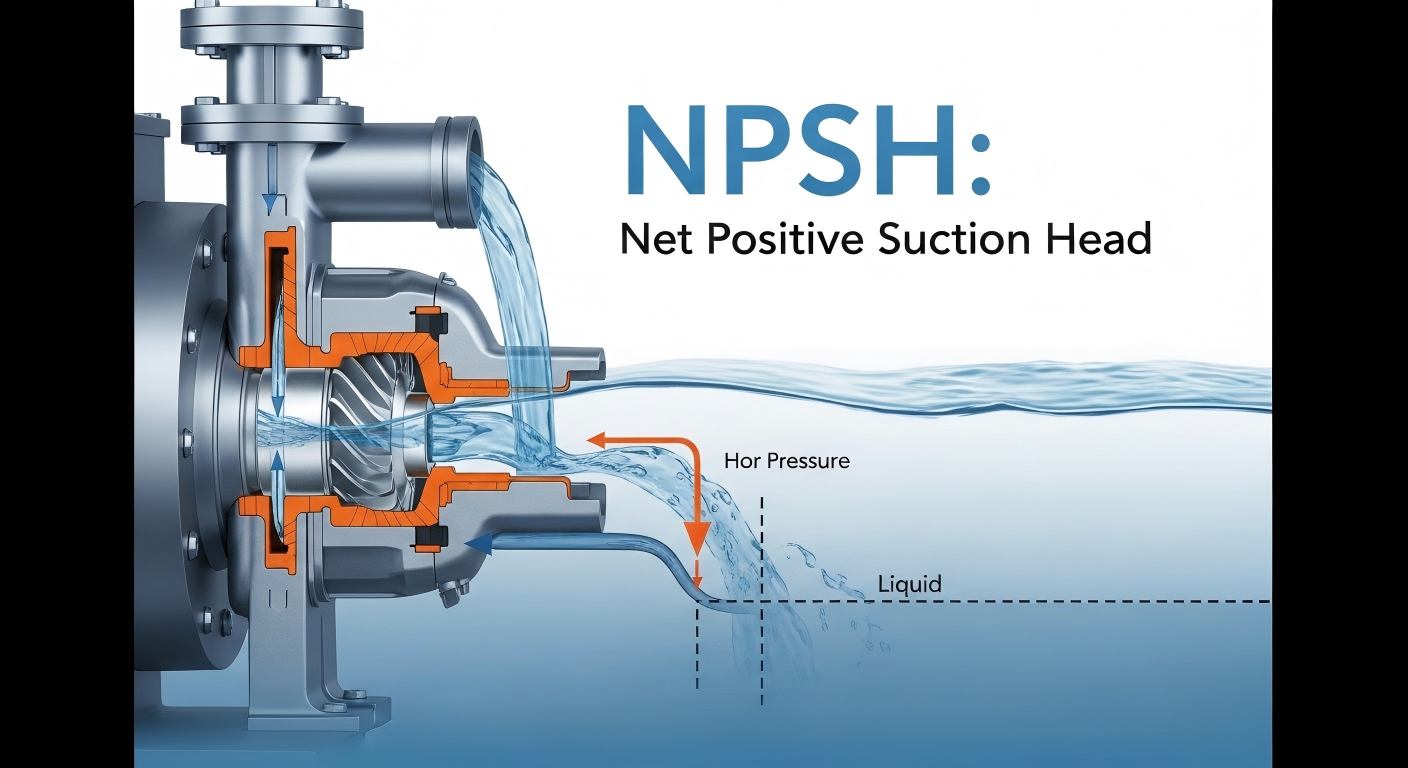

NPSH म्हणजे सेंट्रीफ्यूगल पंपच्या इनलेटमध्ये द्रवपदार्थ असलेल्या प्रभावी अतिरिक्त दाब ऊर्जेचा संदर्भ देते. प्रवाहाच्या प्रतिकारावर मात करणे आणि द्रव बाष्पीभवन रोखणे हे त्याचे मुख्य कार्य आहे आणि ते सामान्यतः पाण्याच्या स्तंभाच्या मीटरमध्ये (m) किंवा द्रव स्तंभाच्या फूट (फूट) मध्ये मोजले जाते.
जेव्हा सेंट्रीफ्यूगल पंप चालू असतो, तेव्हा द्रवाच्या उच्च-वेगवान प्रवाहामुळे इंपेलर इनलेटमध्ये कमी-दाब झोन तयार होतो. जर येथे दाब द्रवाच्या संतृप्त वाष्प दाबापेक्षा खाली गेला तर द्रव तात्काळ बाष्पीभवन करेल, मोठ्या प्रमाणात बाष्प फुगे तयार करेल. इम्पेलरच्या उच्च-दाब झोनमध्ये द्रवपदार्थासह बुडबुडे वाहतात, ते वेगाने कोसळतात आणि फुटतात. या घटनेला पोकळ्या निर्माण होणे म्हणून ओळखले जाते - केंद्रापसारक पंपांचे सर्वात विनाशकारी अपयश मोड. NPSH चे अस्तित्व दाबाची तळाची रेषा धारण करणे आणि पोकळ्या निर्माण होण्यापासून रोखणे आहे.
या दोन संकल्पनांमध्ये गोंधळ घालणे हे अभियांत्रिकी साइट्स आणि Google शोधांमध्ये चुकीच्या निवडीचे पहिले कारण आहे. पंप सुरक्षितता सुनिश्चित करण्यासाठी, त्यांचे संबंध स्पष्टपणे समजून घेणे आवश्यक आहे.
प्रणाली प्रत्यक्षात किती ऊर्जा देऊ शकते?
NPSHA पूर्णपणे तुमच्या इन्स्टॉलेशन अटींद्वारे निर्धारित केले जाते आणि पंप ब्रँडशी त्याचा काहीही संबंध नाही. हे खालील घटकांवर अवलंबून आहे:
पंप स्वतः किती ऊर्जा वापरतो?
NPSHR हे पंपचे एक अंतर्निहित वैशिष्ट्य आहे, जे निर्मात्याद्वारे कठोर चाचणीद्वारे निर्धारित केले जाते आणि पंप कार्यक्षमतेच्या वक्र वर चिन्हांकित केले जाते. हे पंप इनलेटपासून इंपेलरच्या आत किमान दाबाच्या बिंदूपर्यंत द्रव प्रवाहासाठी आवश्यक उर्जा वापर दर्शवते.

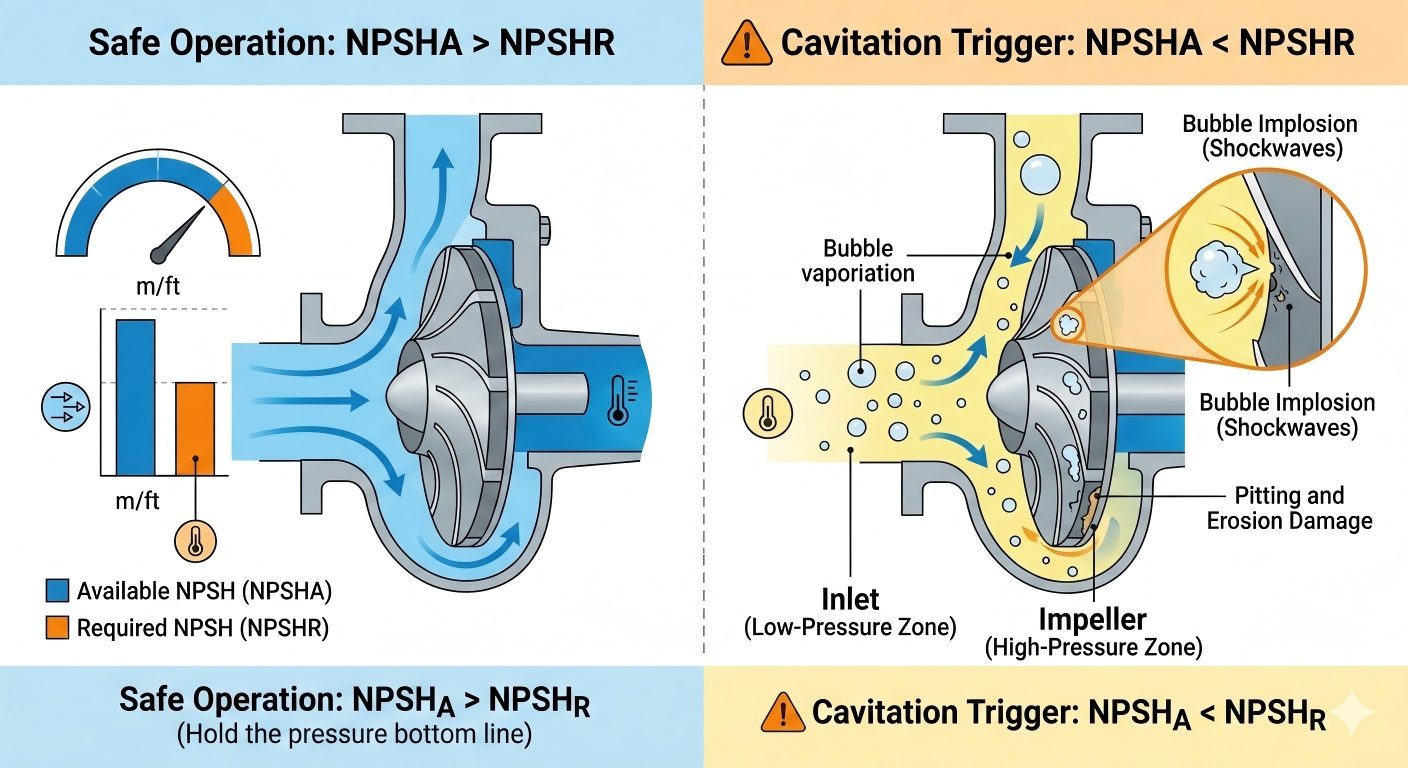

जेव्हा NPSHA < NPSHR, पंप इनलेट दाब द्रव वाष्प दाबापेक्षा कमी असतो, आणि पोकळ्या निर्माण होणे टप्प्याटप्प्याने होते, ज्यामुळे उपकरणांचे अपरिवर्तनीय नुकसान होते.
| धोक्याचा प्रकार | विशिष्ट प्रकटीकरण | प्रभावाची व्याप्ती |
|---|---|---|
| घटक नुकसान | इम्पेलर्स आणि पंप आवरणांवर खड्डा आणि पोकळी, धातूचा थकवा आणि छिद्र, कमी संरचनात्मक ताकद | कोर प्रवाह घटक, थेट पंप सेवा जीवन लहान |
| कामगिरी निकृष्ट दर्जा | प्रवाह दर आणि डोक्यात लक्षणीय घट, हायड्रॉलिक कार्यक्षमतेत तीव्र घट, ऊर्जा वापरामध्ये असामान्य वाढ | पंपिंग सिस्टमची एकूण कार्यक्षमता, प्रक्रिया आवश्यकता पूर्ण करण्यात अपयश |
| असामान्य आवाज आणि कंपन | पंप बॉडी तीव्र कंपनासह "ग्रेव्हल रोलिंग" किंवा "मार्बल इम्पॅक्ट" सारखा असामान्य असामान्य आवाज उत्सर्जित करते | सहाय्यक घटक जसे की बेअरिंग्ज, कपलिंग आणि सील, दुय्यम अपयश ट्रिगर करतात |
| सील अपयश | वाढलेल्या कंपन आणि तापमानातील चढउतारांमुळे यांत्रिक सीलच्या सेवा जीवनात तीव्र घट होते (उदा. RS60A सिंगल-स्प्रिंग इलास्टोमर बेलो सील) | शाफ्ट सील गळती, मध्यम गळती, संभाव्य सुरक्षितता धोक्यात वाढ |
| तीव्र बंद | स्थानिक अतिउष्णतेमुळे द्रवाचे फ्लॅश बाष्पीभवन होते, ज्यामुळे शेवटी पंप जप्त होतो आणि मोटर बर्नआउट होते | संपूर्ण उपकरणे स्क्रॅप करणे, उत्पादन डाउनटाइम आणि आर्थिक नुकसान |
ऑन-साइट कामाच्या परिस्थितीत, NPSHA सिस्टम ऑप्टिमायझेशनद्वारे समायोजित केले जाऊ शकते. मुख्य ऑप्टिमायझेशन दिशानिर्देश खालीलप्रमाणे आहेत, जे वास्तविक परिस्थितीनुसार लागू केले जाऊ शकतात:
नेट पॉझिटिव्ह सक्शन हेड (NPSH) म्हणजे काय? कार्यक्षम ऑपरेशन आणि आपत्तीजनक अपयश यांच्यातील ही विभागणी रेषा आहे.
कारवाई करण्यासाठी "पंपिंग स्टोन" चा आवाज येईपर्यंत प्रतीक्षा करू नका.टेफिकोतुम्हाला द्रव समाधान प्रदान करण्यासाठी वचनबद्ध आहे जे केवळ मानकांची पूर्तता करत नाहीत तर अपेक्षांपेक्षा जास्त आहेत. अचूक कामकाजाच्या स्थितीच्या विश्लेषणापासून ते उत्कृष्ट पंप उत्पादनापर्यंत, आम्ही NPSH चा अंतिम प्रयत्न प्रत्येक उपकरणामध्ये समाकलित करतो, ज्यामुळे तुमची प्रणाली शांततेत कार्यक्षमतेने कार्य करते आणि पोकळ्या निर्माण होण्याच्या समस्यांपासून मुक्त होते.
