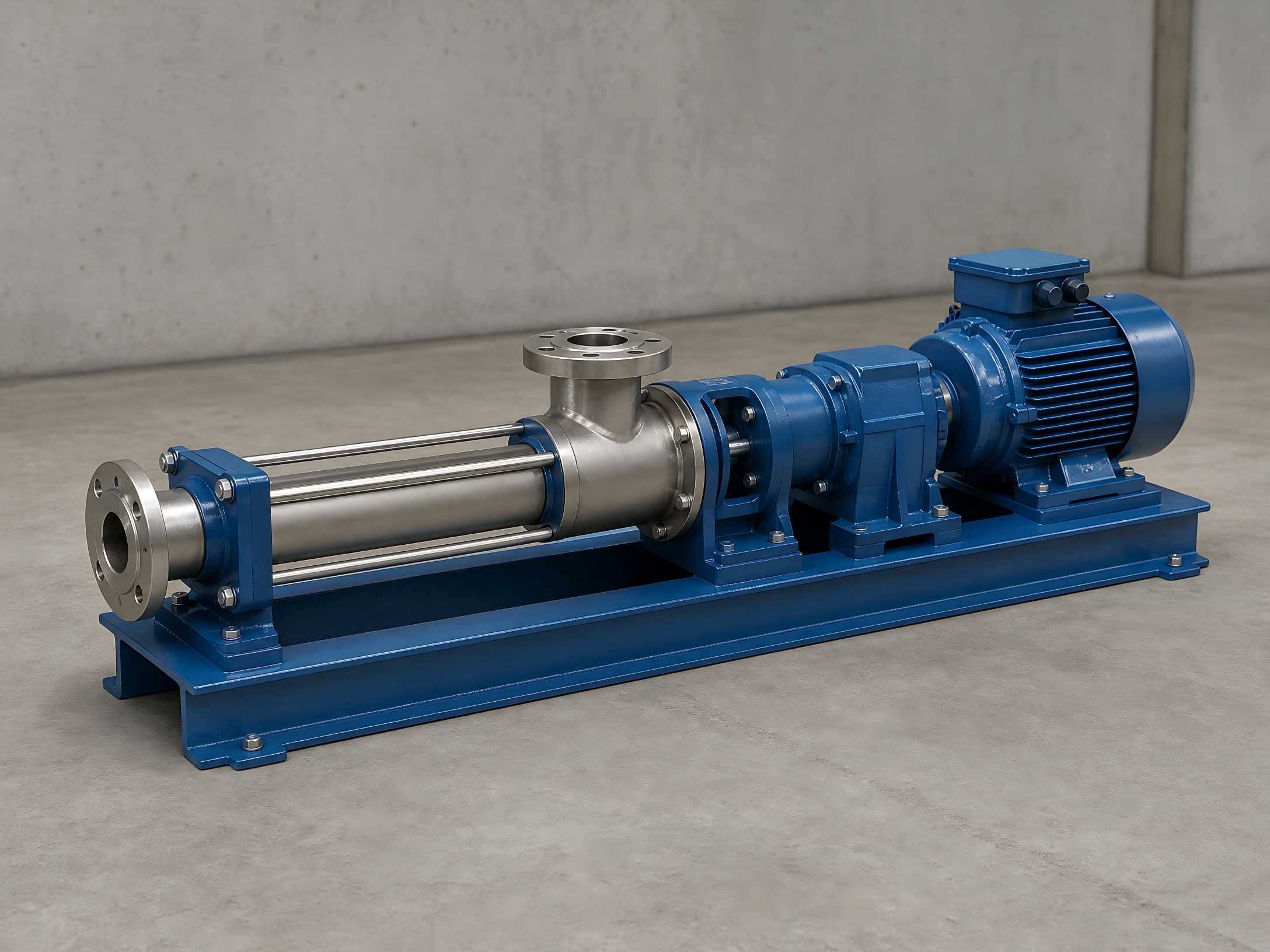

दटेफिकोप्रगतीशील पोकळी पंप हे सकारात्मक-विस्थापन संदेश देणारे उपकरण आहे. यात मध्यम विस्थापनासाठी बंद पोकळी तयार करण्यासाठी दुहेरी-हेलिकल पृष्ठभाग बुशिंग (स्टेटर) सह जोडलेले विक्षिप्त हेलिकल रोटर असते. यात स्थिर स्पंदन-मुक्त प्रवाह, कमी कातरणे, मजबूत स्व-प्राइमिंग क्षमता आणि व्यापक मध्यम सुसंगतता वैशिष्ट्ये आहेत. हे विशेषतः उच्च-व्हिस्कोसिटी मीडिया, हार्ड कण असलेले माध्यम, तंतुमय पदार्थ आणि कातरणे-संवेदनशील पदार्थ फाडण्याची शक्यता असलेल्या प्रसारासाठी योग्य आहे. विपरीतकेंद्रापसारक पंप, प्रगतीशील पोकळी पंप हाय-स्पीड इंपेलर आंदोलनावर अवलंबून नसतात. माध्यमाला कोणतेही हिंसक मंथन किंवा भोवरा येत नाही आणि त्याचे मूळ गुणधर्म पूर्णपणे जतन केले जाऊ शकतात. हे सांडपाणी आणि गाळ, औद्योगिक स्लरी, अन्न पेस्ट आणि चिकट रासायनिक द्रव यासारख्या जटिल संदेशवहन परिस्थितींमध्ये मोठ्या प्रमाणावर वापरले जाते. दरम्यान, पंप काही घटकांसह कॉम्पॅक्ट स्ट्रक्चरचा अभिमान बाळगतो, जे अगदी नवशिक्या ऑपरेटरसाठी देखील सोपे वेगळे करणे, असेंबली आणि देखभाल सक्षम करते.
प्रोग्रेसिव्ह कॅव्हिटी पंपच्या कोर ऑपरेटिंग स्ट्रक्चरमध्ये डबल-हेलिकल रबर स्टेटरसह जोडलेले सिंगल-थ्रेड हेलिकल रोटर असते. त्यांचे अनन्य भौमितिक कॉन्फिगरेशन स्वतंत्र बंद मध्यम चेंबर्स बनवते. ऑपरेशन दरम्यान, मोटर पंप शाफ्ट चालविते, ज्यामुळे रोटर स्टेटरच्या आतील पृष्ठभागावर फिरत असताना त्याच्या स्वत: च्या अक्षाभोवती फिरते, सतत सीलबंद चेंबर्स तयार करतात. रोटरच्या प्रत्येक पूर्ण रोटेशनसाठी, मध्यम एका पिचने पुढे जाते. सतत रोटर रोटेशनसह, हेलिकल प्रोपल्शनद्वारे माध्यम अक्षीय आणि समान रीतीने सक्शनच्या टोकापासून डिस्चार्जच्या टोकापर्यंत ढकलले जाते. संदेशवहन प्रक्रियेदरम्यान, अंतर्गत प्रवाहाचा वेग कमी राहतो आणि चेंबरचे प्रमाण स्थिर राहते, भोवरे आणि आंदोलनांपासून मुक्त राहते, स्थिर दाब प्रदान करते आणि मूलभूतपणे मध्यम ऱ्हास आणि इमल्सिफिकेशन रोखते.
महत्वाचे प्रतिबंध: प्रगतीशील पोकळी पंप कोरडे चालविण्यास सक्त मनाई आहे. कोरड्या चालणाऱ्या परिस्थितीत, रोटर आणि स्टेटरमध्ये प्रक्रिया माध्यमातून स्नेहन आणि थंडपणा नसतो. घर्षण झपाट्याने उच्च तापमान निर्माण करते, जे रबर स्टेटरला तत्काळ जळते, क्रॅक करते आणि वृद्ध होते. हे उपकरणांचे नुकसान आणि सेवा आयुष्य कमी होण्याचे प्राथमिक कारण आहे.
रोटर हा एक धातूचा विक्षिप्त हेलिकल शाफ्ट आहे आणि उपकरणाचा कोर पॉवर-जनरेट करणारा हलणारा घटक आहे. सामान्यतः वापरल्या जाणाऱ्या उद्योग सामग्रीमध्ये 304 स्टेनलेस स्टील, 316 स्टेनलेस स्टील, हार्ड-क्रोम प्लेटिंग आणि विविध संक्षारक आणि अपघर्षक कामाच्या परिस्थितींना अनुरूप कपडे-प्रतिरोधक मिश्र धातुंचा समावेश होतो. रोटरची मशीनिंग अचूकता आणि पृष्ठभागावरील पोशाख प्रतिरोध पंप प्रवाह स्थिरता, अचूकता आणि एकूण सेवा जीवन थेट निर्धारित करते. चिखल आणि हार्ड-कणांनी भरलेल्या द्रवपदार्थांसारख्या अपघर्षक माध्यमांच्या दीर्घकालीन वाहतुकीसाठी परिधान-प्रबलित रोटर्सला प्राधान्य दिले जाते.
स्टेटर हे अंतर्गत डबल-हेलिकल प्रोफाइल असलेले रबर बुशिंग आहे. हे प्रगतीशील पोकळी पंपचा सर्वात गंभीर आणि वापरण्यायोग्य मुख्य घटक आणि पंपला जटिल माध्यम हाताळण्यास सक्षम करणारा मुख्य भाग दर्शवतो. विविध लवचिक रबर सामग्रीच्या गुणधर्मांचा फायदा घेऊन, प्रगतीशील पोकळी पंपांमध्ये पारंपारिक पंप प्रकारांना अनुपलब्धपणे उच्च-स्निग्धता द्रवपदार्थ, निलंबित कठोर कणांसह द्रव आणि तंतुमय-लेडेन कॉम्प्लेक्स मीडियाची विश्वसनीयरित्या वाहतूक करण्याची क्षमता असते. भिन्न रबर सामग्री परिभाषित कार्य परिस्थितीशी जुळतात:
हे प्रामुख्याने विक्षिप्त टॉर्क प्रसारित करते आणि पुढच्या ड्राइव्ह शाफ्टला मागील रोटरशी जोडते, पॉवर ट्रान्समिशनसाठी कोर हब म्हणून काम करते. उपकरणाच्या ऑपरेशन दरम्यान, ही असेंब्ली सतत पर्यायी भारांच्या अधीन असते. घट्ट कण आणि अशुद्धता असलेले माध्यम प्रसारित करताना परिधान वेग वाढवते, ज्यामुळे ते नियमित उपकरणे तपासणी आणि देखभालीसाठी मुख्य फोकस बनते.
पंप आवरण मध्यम प्रतिबंध आणि सीलिंग संरक्षण प्रदान करते. इनलेट आणि आउटलेट फ्लँज मानक पाईप स्थापना आवश्यकतांचे पालन करतात. ड्राईव्ह असेंब्लीमध्ये मोटर आणि रिड्यूसर असतात, जे स्थिर-स्पीड ऑपरेशन, स्टेपलेस स्पीड रेग्युलेशन आणि मल्टी-स्पीड व्हेरिएशनला समर्थन देतात. परिभ्रमण गती अचूकपणे संदेशवहन प्रवाह नियंत्रित करण्यासाठी आणि विविध उत्पादन आवश्यकता पूर्ण करण्यासाठी लवचिकपणे समायोजित केली जाऊ शकते.
हायड्रोलिक अँटी-रिव्हर्स-रोटेशन तंत्रज्ञान हे उच्च-स्पीड रॉड स्ट्रिंग रिव्हर्स रोटेशनमुळे पंप बंद झाल्यावर किंवा प्रगतीशील पोकळी पंपांसाठी पंप जप्तीमुळे होणाऱ्या सुरक्षिततेच्या धोक्यांचे निराकरण करणारे एक विशेष कोर तंत्रज्ञान आहे. पारंपारिक प्रगतीशील पोकळी पंप बंद करताना किंवा पंप जप्त करताना, रॉड स्ट्रिंगमध्ये संचयित टॉर्शनल संभाव्य ऊर्जा आणि टयूबिंग आणि केसिंगमधील दाबाचा फरक वेगाने सोडला जातो, ज्यामुळे रॉड स्ट्रिंगचे उच्च-गती रिव्हर्स रोटेशन ट्रिगर होते. प्रचंड तात्कालिक टॉर्क तयार होतो, ज्यामुळे पॉलिश केलेल्या रॉड्स सहजपणे वाकतात किंवा फ्रॅक्चर होतात, रॉड-स्ट्रिंग डिस्कनेक्शन होऊ शकतात, उच्च-स्पीड फ्रॅगमेंटेशन आणि बेल्ट पुली बाहेर पडू शकतात, पृष्ठभागावरील उपकरणे खराब होतात आणि वैयक्तिक सुरक्षा अपघात देखील होऊ शकतात.
हे तंत्रज्ञान मॅन्युअल हस्तक्षेपाशिवाय सुरक्षित टॉर्क सोडण्यासाठी स्वतंत्र हायड्रॉलिक अँटी-रिव्हर्स-रोटेशन डिव्हाइसवर अवलंबून आहे. जेव्हा मुख्य शाफ्ट बंद झाल्यानंतर उलट-फिरण्याची प्रवृत्ती विकसित करते, तेव्हा डिव्हाइसमधील हायड्रॉलिक ब्रेक कॅलिपर पिस्टन आपोआप वाढतात, ब्रेक डिस्कला क्लॅम्प करण्यासाठी घर्षण पॅड्स ढकलतात, प्रणालीचा दाब झपाट्याने कमी करतात आणि रिव्हर्स-रोटेशन गती रोखतात. ब्रेक कॅलिपरचा दाब कमी झाल्यानंतर, मुख्य शाफ्ट किंचित मागे फिरतो, गीअर पंप पुन्हा सुरू करतो आणि ब्रेक कॅलिपर पुन्हा ब्रेक डिस्कला क्लॅम्प करतो. लवचिक "क्लॅम्प-रिलीज-सायक्लिक ब्रेकिंग" मोडद्वारे, मुख्य शाफ्टचा रिव्हर्स-रोटेशन टॉर्क हळूहळू शून्यावर कमी केला जातो ज्यामुळे सुरक्षा धोके पूर्णपणे दूर होतात.
मुख्य तांत्रिक फायदे: अंगभूत एकमार्गी स्थिर-दाब अनलोडिंग यंत्रणा, मोठा ब्रेकिंग टॉर्क, गुळगुळीत ब्रेकिंग आणि स्वयंचलित अवशिष्ट-टॉर्क सोडण्यासाठी अनुकूल उष्णता-विघटन कार्यप्रदर्शन. डिव्हाइस स्वतंत्र मॉड्यूलर रचना स्वीकारते. मुख्य पंप शरीरात कोणतेही बदल आवश्यक नाही; साधे ऑपरेशन, कमी पुनर्बांधणी खर्च आणि उत्कृष्ट सुसंगतता असलेले रेट्रोफिटिंग थेट विद्यमान ड्राइव्ह उपकरणांवर केले जाऊ शकते.
1. ड्राय स्टार्टअप नाही: स्नेहन आणि थंड होण्यासाठी आणि स्टेटरचे थर्मल बर्नआउट अपयश टाळण्यासाठी स्टार्टअपपूर्वी पंप चेंबरमध्ये मध्यम भरा.
2. वाजवी रोटेशनल-स्पीड कंट्रोल: उच्च रोटेशनल स्पीडमुळे जास्त प्रवाह दर मिळतो तरीही रोटर्स, स्टेटर्स आणि युनिव्हर्सल जॉइंट्सचा पोशाख वाढतो. अपघर्षक-मध्यम वाहतूकीसाठी, उपकरणे सेवा आयुष्य वाढवण्यासाठी वाजवी कमी-गती श्रेणीत कार्य करा.
3. नियतकालिक विशेष-उद्देश तपासणी: युनिव्हर्सल जॉइंट ड्राइव्ह असेंब्ली, मेकॅनिकल सील आणि ब्रेकिंग डिव्हाइसेसच्या ऑपरेटिंग परिस्थितीचे निरीक्षण करण्यावर लक्ष केंद्रित करा. पोशाख, गळती आणि ब्रेकिंग अपयश यासारखे धोके वेळेवर ओळखा.
4. शटडाउन देखभाल आणि साफसफाई: दीर्घकालीन उपकरणे बंद करण्यासाठी, पंप चेंबरचे आतील भाग पूर्णपणे फ्लश करा जेणेकरुन चेंबर्स किंवा क्षरण घटकांना अडथळा आणणारे मध्यम घनता आणि केकिंग टाळण्यासाठी.
5. उपभोग्य भागांची वेळेवर बदली: प्रवाह दर आणि दाबातील स्पष्ट घट बहुतेक रोटर्स आणि स्टेटर्सच्या पोशाख आणि वृद्धत्वामुळे होते. उपकरणे चालवण्याच्या अचूकतेची हमी देण्यासाठी घटक त्वरित बदला.
