a च्या भौमितिक सक्शन लिफ्ट Hg ची गणनाकेंद्रापसारक पंपपंप इन्स्टॉलेशन डिझाइनमधील एक मुख्य प्रक्रिया आहे. पोकळ्या निर्माण होईल की नाही, पंप स्थिरपणे पाणी काढू शकतो की नाही आणि तो दीर्घकाळ कार्यक्षमतेने कार्य करू शकतो की नाही हे थेट ठरवते. अपुरे पाणी आउटपुट, मोठा आवाज आणि कंपन, इंपेलरचे नुकसान आणि वारंवार उपकरणे बिघडणे यासारख्या अनेक दोष हे मूलत: भौमितिक सक्शन लिफ्ट Hg किंवा जास्त इंस्टॉलेशन उंचीच्या चुकीच्या गणनेमुळे उद्भवतात.

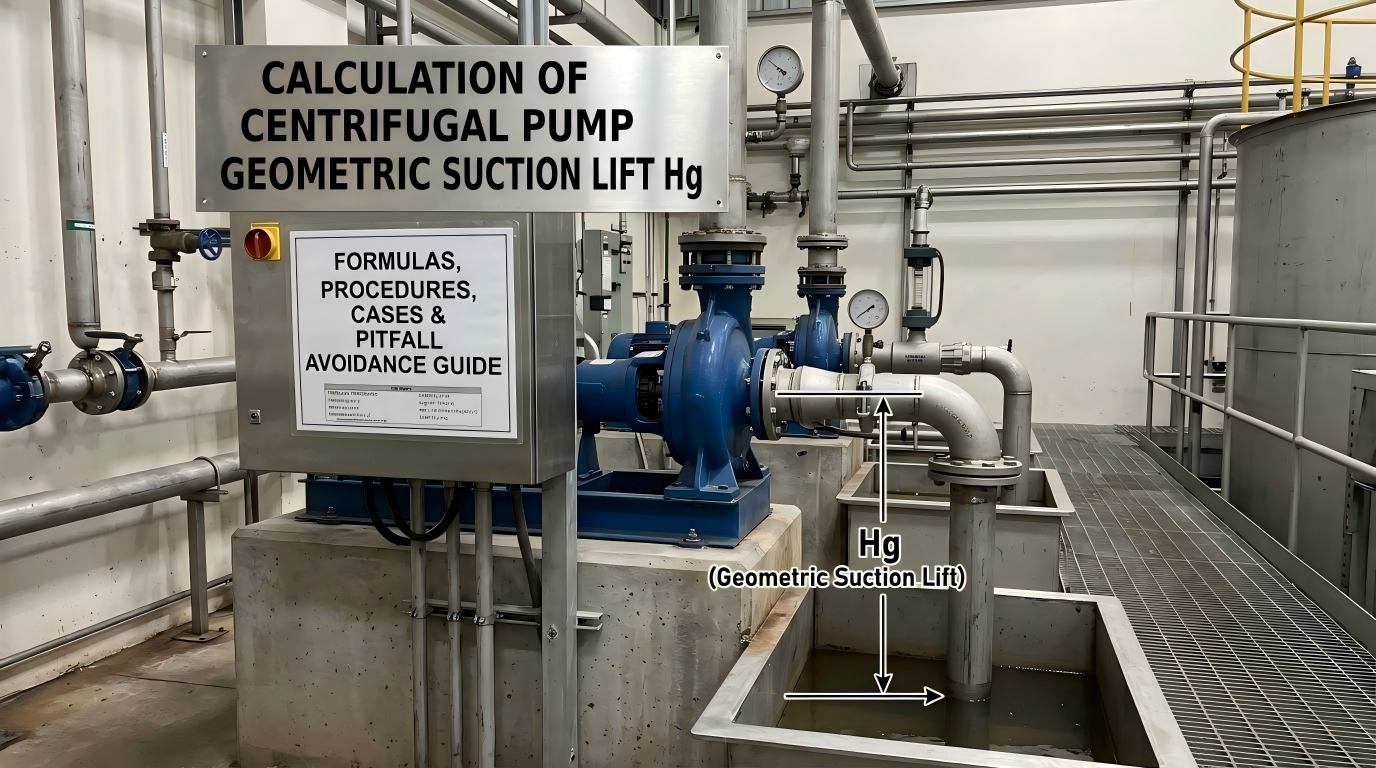

सेंट्रीफ्यूगल पंपचा भौमितिक सक्शन लिफ्ट एचजी मीटर (मी) मध्ये मोजला जाणारा पंप इंपेलर आणि सक्शन टाकीच्या द्रव पृष्ठभागाच्या मध्यभागी असलेल्या उभ्या उंचीच्या फरकाचा संदर्भ देतो. हे पंपच्या द्रव सक्शन क्षमतेचे परीक्षण करण्यासाठी आणि पोकळ्या निर्माण होण्यापासून रोखण्यासाठी कोर कंट्रोल पॅरामीटर म्हणून काम करते.
सामान्य उद्योग स्थापना निर्णय निकष:
थोडक्यात, Hg अनियंत्रितपणे स्थापना परिमाण म्हणून सेट केले जाऊ शकत नाही. सुरक्षित, दीर्घकालीन आणि स्थिर पंप ऑपरेशनसाठी अनिवार्य निर्देशांक म्हणून काम करून, अचूक गणना आणि कार्य स्थिती सुधारणेद्वारे ते प्राप्त केले जाणे आवश्यक आहे.
पंप Hg ची गणना पंप उत्पादकांद्वारे मोजलेल्या दोन प्रमुख पॅरामीटर्सवर अवलंबून असते, जे नवशिक्यांसाठी सर्वात गोंधळात टाकणारी संकल्पना देखील आहेत.
स्वीकार्य सक्शन लिफ्ट Hs पंप इनलेट प्रेशर p₁ वर जास्तीत जास्त स्वीकार्य व्हॅक्यूम डिग्रीचा संदर्भ देते, जे सेंट्रीफ्यूगल पंपची द्रव सक्शन क्षमता थेट प्रतिबिंबित करते.
मुख्य नियम: Hs चे मूल्य सैद्धांतिक गणनेतून प्राप्त होत नाही; हे पंप उत्पादकांद्वारे प्रायोगिकरित्या मोजले जाते आणि संदर्भासाठी अभियांत्रिकी कर्मचाऱ्यांसाठी पंप कॅटलॉग आणि नेमप्लेटमध्ये सूचीबद्ध केले जाते.
निर्मात्यांद्वारे निर्दिष्ट मानक चाचणी अटी: मानक Hs मूल्य 1.013×10⁵ Pa च्या मानक वायुमंडलीय दाबाखाली 20°C स्वच्छ पाण्यासाठी कॅलिब्रेट केले जाते. एकदा ऑन-साइट उंची, पाण्याचे तापमान किंवा प्रसारित केलेले मध्यम बदल झाल्यानंतर, कामकाजाच्या स्थितीचे रूपांतरण करणे आवश्यक आहे. कॅटलॉग पॅरामीटर्सचा थेट वापर केल्याने गणनामध्ये गंभीर त्रुटी निर्माण होतील.
नेट पॉझिटिव्ह सक्शन हेड Δh, ज्याला आवश्यक नेट पॉझिटिव्ह सक्शन हेड NPSHr देखील म्हटले जाते, ते मुख्यतः तेल पंप आणि उच्च-परिशुद्धता औद्योगिक पंपांच्या स्थापनेची उंची मोजण्यासाठी वापरले जाते. हे पंपच्या द्रव सक्शनसाठी स्वीकार्य व्हॅक्यूम डिग्रीचे प्रतिनिधित्व करते, म्हणजे, मीटरच्या युनिटसह पंपची अंतिम परवानगीयोग्य स्थापना उंची.
Hs पॅरामीटर्सशी सुसंगत, कॅटलॉगमध्ये सूचीबद्ध NPSHr ची चाचणी 20°C स्वच्छ पाण्याने माध्यम म्हणून केली जाते. तेल, रासायनिक द्रव आणि इतर विशेष माध्यमे पोहोचवताना स्वतंत्र सुधारणा आवश्यक आहे.
ऑन-साइट अभियांत्रिकी वापरासाठी सरलीकृत सक्शन लिफ्ट अंदाज सूत्र:
सक्शन लिफ्ट = मानक वायुमंडलीय दाब पाण्याचा स्तंभ (10.33 मीटर) − आवश्यक NPSHr Δh − सुरक्षा मार्जिन (0.5 मीटर)
मानक वायुमंडलीय दाब 10.33 मीटर उंचीच्या व्हॅक्यूम पाइपलाइनला समर्थन देऊ शकतो. 0.5-मीटर सुरक्षितता मार्जिन हे कामाच्या चढ-उताराच्या परिस्थितीमुळे तात्काळ पोकळी निर्माण होऊ नये म्हणून व्यापकपणे स्वीकारलेले उद्योग मानक आहे.
ऑन-साइट अभियांत्रिकीसाठी, उपकरणे प्रकार आणि गणना परिस्थितीवर आधारित अचूक गणना सूत्रे आणि द्रुत अंदाज सूत्रांमध्ये सूत्रे विभागली जातात, जी सर्व स्वच्छ पाण्याचे पंप, तेल पंप आणि रासायनिक पंपांना लागू होतात.
Hg = (Pa − Pv) / ρg − NPSHr − hw
हे सूत्र बहुतांश केंद्रापसारक पंपांसाठी अचूक गणनेसाठी लागू होते आणि डिझाइन संस्था आणि बांधकाम संघांसाठी प्राधान्य दिलेले सूत्र आहे.
Hg = Hs1 − hw
Hs1 म्हणजे अनुमत सक्शन लिफ्ट वास्तविक कामकाजाच्या परिस्थितीसाठी दुरुस्त; hw सक्शन पाइपलाइनचे एकूण हेड लॉस दर्शवते. जेव्हा वेग हेड नगण्य असते तेव्हा हे सूत्र थेट लागू केले जाऊ शकते.
Hg = 10.33 − Δh − 0.5
वेळेच्या कार्यक्षमतेसाठी जलद ऑन-साइट पडताळणी, उपकरणे तपासणी आणि प्राथमिक योजना डिझाइनसाठी योग्य.
पॅरामीटर व्याख्या:
निर्मात्यांद्वारे प्रदान केलेली कॅटलॉग Hs मूल्ये केवळ मानक वातावरणाच्या दाबाखाली 20°C स्वच्छ पाण्यावर लागू होतात. ऑन-साइट कामाची परिस्थिती भिन्न असताना रूपांतरण अनिवार्य आहे, एक दुवा जिथे 90% अभियांत्रिकी कर्मचारी चुका करतात.
Hs1 = Hs + Ha − 10.33 − Hv + 0.24
द्वि-चरण रूपांतरण आवश्यक आहे:
पायरी 1: Hs1 प्राप्त करण्यासाठी वरील स्वच्छ पाण्याच्या सूत्रासह कॅटलॉग Hs मूल्य दुरुस्त करा.
पायरी 2: माध्यमाशी जुळणारे समतुल्य स्वीकार्य सक्शन लिफ्ट मिळविण्यासाठी विशेष माध्यमाची घनता, चिकटपणा आणि बाष्पीकरण वैशिष्ट्यांवर आधारित Hs1 वर दुय्यम सुधारणा करा, नंतर गणना विचलनामुळे उपकरणातील त्रुटी टाळण्यासाठी निकाल Hg गणना सूत्रामध्ये बदला.
दिलेल्या परिस्थिती: केंद्रापसारक पंपासाठी आवश्यक NPSHr Δh = 4.0 मीटर, मानक कामाच्या परिस्थितीत मध्यम स्वच्छ पाणी आहे.
गणना प्रक्रिया:
सक्शन लिफ्ट = 10.33 − 4.0 − 0.5 = 5.83 मी
निष्कर्ष: या पंपाची सुरक्षित स्थापना उंची 5.83 मीटरपेक्षा कमी असणे आवश्यक आहे.
दिलेल्या अटी: कॅटलॉग स्वीकार्य सक्शन लिफ्ट Hs = 5.7 m, एकूण सक्शन पाइपलाइन प्रतिरोध hw = 1.5 mH₂O, स्थानिक वातावरणाचा दाब = 9.81×10⁴ Pa, वेग हेड दुर्लक्षित. अनुक्रमे 20°C स्वच्छ पाणी आणि 80°C गरम पाण्यासाठी स्वीकार्य भौमितिक सक्शन लिफ्टची गणना करा.
स्थानिक वातावरणाचा दाब निर्मात्याच्या मानक चाचणी स्थितीच्या जवळ आहे, म्हणून कोणत्याही Hs दुरुस्तीची आवश्यकता नाही.
Hg = Hs − hw = 5.7 − 1.5 = 4.2 मी
निष्कर्ष: 20°C स्वच्छ पाण्यासाठी, सुरक्षित ऑपरेशनसाठी पंप इंस्टॉलेशनची उंची 4.2 मीटरपेक्षा जास्त नसावी.
उच्च-तापमानाच्या पाण्यासाठी एचएस दुरुस्ती अनिवार्य आहे. लुकअप टेबल डेटा: 80°C पाण्याचा संतृप्त वाष्प दाब = 47.4 kPa, संबंधित Hv = 4.83 mH₂O; स्थानिक वातावरणाचा दाब Ha ≈ 10 mH₂O.
Hs1 = 5.7 + 10 − 10.33 − 4.83 + 0.24 = 0.78 मी
स्थापनेची उंची मोजण्यासाठी Hs1 दुरुस्त करा:
Hg = Hs1 − hw = 0.78 − 1.5 = −0.72 मी
मुख्य निष्कर्ष: नकारात्मक Hg मूल्य म्हणजे सक्शन लिफ्टची स्थापना या उच्च-तापमानाच्या कामकाजाच्या स्थितीत प्रतिबंधित आहे; फ्लड सक्शन इंस्टॉलेशन अनिवार्य आहे. पंप बॉडी टाकीच्या द्रव पृष्ठभागाच्या कमीत कमी 0.72 मीटर खाली असणे आवश्यक आहे, अन्यथा गंभीर पोकळ्या निर्माण होणे आणि सक्शनचे नुकसान होईल.
या मुख्य घटकांवर प्रभुत्व मिळवण्यामुळे इंस्टॉलेशन स्कीमचे द्रुत ऑप्टिमायझेशन आणि पोकळ्या निर्माण होण्याच्या दोषांचे मूळ-कारण प्रतिबंध होऊ शकते:
उंची आणि पाण्याच्या तापमानात सुधारणा न करता मूळ कॅटलॉग Hs आणि NPSHr पॅरामीटर्सचा थेट वापर, ज्यामुळे गणनाचे परिणाम पूर्णपणे विकृत होतात.
सक्शन पाइपलाइन हेड लॉसकडे दुर्लक्ष, पूर्णपणे सैद्धांतिक गणनेवर अवलंबून राहणे, परिणामी स्थापनाची जास्त उंची आणि पंप पोकळ्या निर्माण होणे.
सुरक्षितता मार्जिन आरक्षित नाही, गणना केलेल्या मर्यादा मूल्यावर स्थापना. पाइपलाइन स्केलिंग किंवा कामकाजाच्या स्थितीत चढउतार झाल्यानंतर पोकळ्या निर्माण होणे लगेच होते.
नकारात्मक Hg मूल्यांद्वारे दर्शविलेल्या फ्लड सक्शन आवश्यकताकडे दुर्लक्ष करून, उच्च-तापमान माध्यम आणि उच्च-उंची अनुप्रयोगांसाठी सक्तीने सक्शन लिफ्ट स्थापना.
दुय्यम माध्यम सुधारणाशिवाय तेल आणि रासायनिक माध्यमांवर स्वच्छ पाण्याच्या सूत्रांचा थेट वापर.
नकारात्मक Hg म्हणजे पंप सक्शन लिफ्ट इंस्टॉलेशनद्वारे द्रव काढू शकत नाही. हवा अंतर्ग्रहण आणि पोकळ्या निर्माण होण्याचे धोके पूर्णपणे काढून टाकण्यासाठी सक्शन टाकीच्या द्रव पृष्ठभागाच्या खाली पंप इनलेट सेंटरलाइनसह फ्लड सक्शन लेआउट आवश्यक आहे. हा लेआउट उच्च-तापमानाचे पाणी, रासायनिक द्रव वाहतूक आणि उच्च-उंचीवरील अनुप्रयोगांसाठी मोठ्या प्रमाणात वापरला जातो.
कॅटलॉग Hs मूल्ये प्रायोगिक डेटा आहेत जे मानक वातावरणाच्या दाबाखाली फक्त 20°C स्वच्छ पाण्यासाठी कॅलिब्रेट केले जातात. ऑन-साइट उंची, पाण्याचे तापमान किंवा संदेशित माध्यमातील कोणताही फरक द्रव वाष्प दाब आणि वातावरणाचा दाब बदलतो, Hs आधी कामकाजाच्या स्थितीचे रूपांतर गणनासाठी वापरले जाऊ शकते.
एक मोठा आवश्यक NPSHr Δh कमकुवत पोकळ्या निर्माण करण्याच्या कार्यक्षमतेशी आणि कमी स्वीकार्य इंस्टॉलेशन उंचीशी संबंधित आहे. एक लहान NPSHr उत्तम लिक्विड सक्शन क्षमता आणि उच्च स्वीकार्य इंस्टॉलेशन उंची प्रदान करते.
ऑन-साइट अनिश्चिततेमध्ये पाण्याच्या तापमानातील चढउतार, पाइपलाइन स्केलिंग, प्रवाह भिन्नता आणि दाब विचलन यांचा समावेश होतो. आरक्षित 0.5 मीटर सुरक्षितता मार्जिन तात्काळ पोकळ्या निर्माण होण्यास प्रतिबंध करते आणि दीर्घकालीन स्थिर उपकरणांचे कार्य सुनिश्चित करते.
केंद्रापसारक पंप भौमितिक सक्शन लिफ्ट एचजी केंद्रांची दोन कोर पॅरामीटर्सवर गणना: स्वीकार्य सक्शन लिफ्ट Hs आणि आवश्यक NPSHr Δh. जलद अंदाज मानक कामकाजाच्या परिस्थितीसाठी कार्य करतो, तर पाण्याचे तापमान, उंची आणि मध्यम सुधारणे गैर-मानक परिस्थितींसाठी अनिवार्य आहे. Hg चे सकारात्मक किंवा नकारात्मक मूल्य सक्शन लिफ्ट किंवा फ्लड सक्शन इन्स्टॉलेशन स्वीकारले आहे की नाही हे थेट ठरवते, पंप पोकळ्या निर्माण होणे, असामान्य आवाज, अपुरा पाणी आउटपुट आणि इंपेलरचे नुकसान टाळण्याची गुरुकिल्ली म्हणून काम करते. अभियांत्रिकी अनुप्रयोगांसाठी, असुधारित कॅटलॉग पॅरामीटर्सचा थेट वापर आणि सैद्धांतिक मर्यादा मूल्यावर स्थापना कठोरपणे निषिद्ध आहे. कार्यक्षम, स्थिर आणि दीर्घकालीन पंप ऑपरेशनची हमी देण्यासाठी साइटवर कार्यरत स्थिती सुधारणे आणि आरक्षित सुरक्षितता मार्जिनसह अचूक गणना आवश्यक आहे.
-
